| Tên thương hiệu: | GIS |
| Số mẫu: | CTS100 |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |
Hình ảnh laser trên màn hình in cho màn hình in dệt

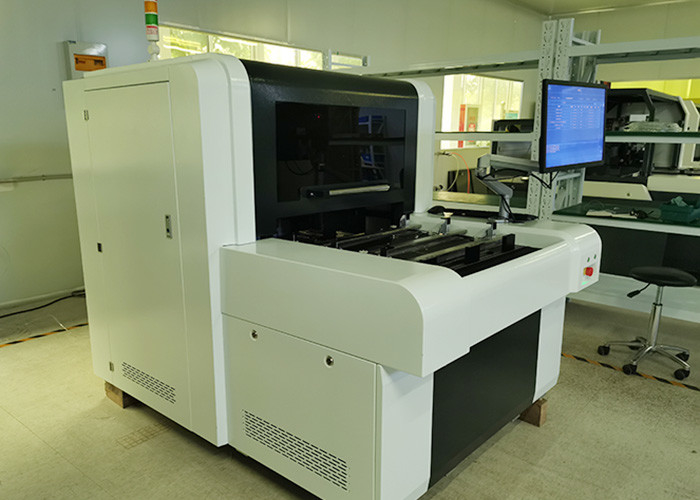

Máy chụp ảnh trực tiếp bằng laser CTS sử dụng công nghệ hình ảnh kỹ thuật số DMD của TI để tạo ra một hình ảnh điểm mạng trực tiếp rõ ràng và sắc nét trên màn hình lụa thông qua chiếu laser.đồ họa kỹ thuật số trong máy tính có thể được hình ảnh trên màn hìnhHệ thống này đã trở thành quá trình tạo ra hình ảnh màn hình trước khi in lụa

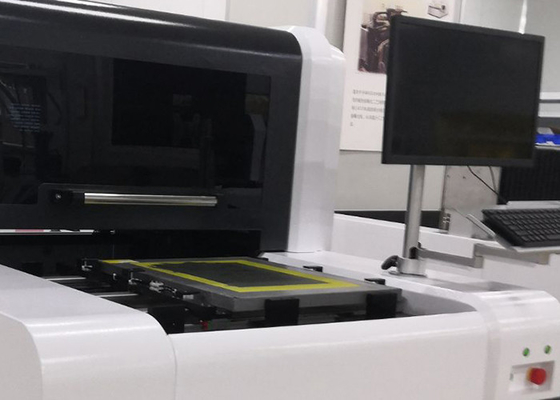

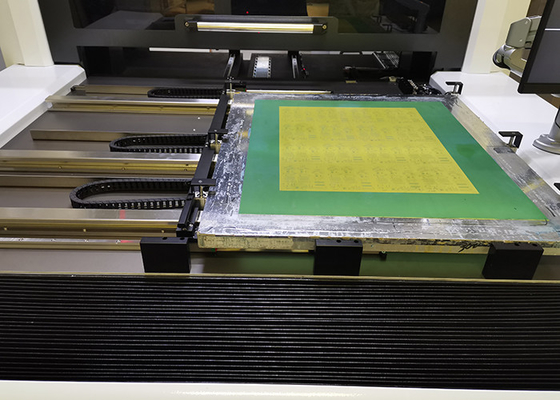

Hệ thống chụp hình và phơi sáng từ máy tính đến màn hình (CTS). CTS làm giảm đáng kể thời gian và nỗ lực cần thiết để chuẩn bị hình ảnh để in màn hình.Màn hình trong khung màn hình đã được chụp bằng một nước-dầu sử dụng kép nhũ quangKhi nó đi qua máy phơi sáng, công nghệ hình ảnh kỹ thuật số DMD tiên tiến làm cho nó hình thành các chấm vuông sắc nét với độ nét rõ ràng, do đó nhanh chóng tạo ra hình ảnh mờ.Sau khi kết thúc tiếp xúc, các stencil có thể được rửa, và hình ảnh kỹ thuật số có thể được hiển thị rõ ràng trên màn hình.
GIS đã vượt qua các nhà cung cấp đủ điều kiện ATL (TDK) / TDK ISO 9001, OHSAS 18001, CE, Trung Quốc, Hoa Kỳ, châu Âu, Hàn Quốc, Nhật Bản và hơn 170 bằng sáng chế.
Kích thước khung màn hình tối đa có thể đạt 900x1000.
|
Thông số kỹ thuật / Mô hình |
CTS100 |
| Kích thước màn hình tối đa (mm) | 1000x1000 |
| Kích thước màn hình tối thiểu (mm) | 400x400 |
|
Kích thước phơi nhiễm tối đa (mm) |
900x900 |
| Độ dày khung màn hình (Dịch vụ tùy chỉnh có sẵn) |
25-40mm |
| Hệ thống hình ảnh | Công nghệ DMD DLP |
| Độ dày nhũ nước (EOM) | Nhũ dầu chống dung môi 3μm-150μm, nhũ dầu chống nước 3μm-220μm |
| Thời gian phơi nhiễm | 120-240s / m2, # 350 lưới màu vàng |
| Nghị quyết | 1270 dpi |
| Raster | 133LPI |
| Hệ thống lấy nét | Cấu hình cố định |
| Định dạng tệp | 1_bit tiff vv |
| Loại laser | Laser tia cực tím, bước sóng 405±5nm |
| Năng lượng laser | 30W |
| Kích thước thiết bị (mm) | 1550x1330x1460 |
| Trọng lượng ròng thiết bị | 1200kg |
| Điều kiện | Phòng có ánh sáng màu vàng với độ sạch lớp 10000, nhiệt độ 22±2°C, Độ ẩm tương đối 40-70% (Không có ngưng tụ) |
| Sức mạnh | Không khí nén đơn pha 220v, 50/60HZ, 4 kW:0.5Mpa |
Độ chính xác cao:
Phân giải 1270dpi hoặc 2540dpi, với raster 133lpi
Hiệu quả cao:
3 phút để hoàn thành phơi sáng trên kích thước màn hình 1000mm * 1000mm. hiệu quả làm stencil đã được cải thiện đáng kể do rất nhiều thời gian được tiết kiệm bởi sự sắp xếp phơi sáng chính xác và giảm lobor.
Chi phí thấp:
Loại bỏ phim dương tính. phim Litho ngày càng trở nên đắt hơn và số lượng nhà cung cấp trên thị trường đang giảm nhanh chóng.1 quy trình sản xuất màn hình kỹ thuật số CTS để thay thế 5 quy trình của quy trình thông thường
