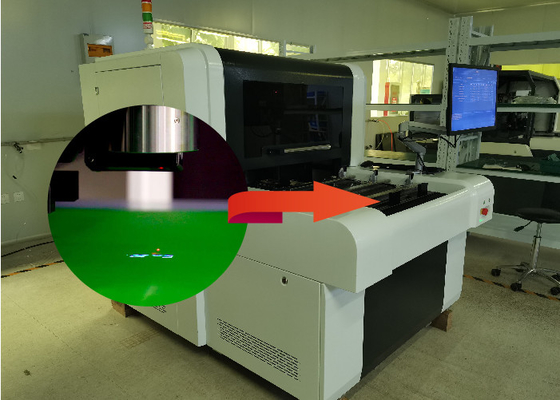

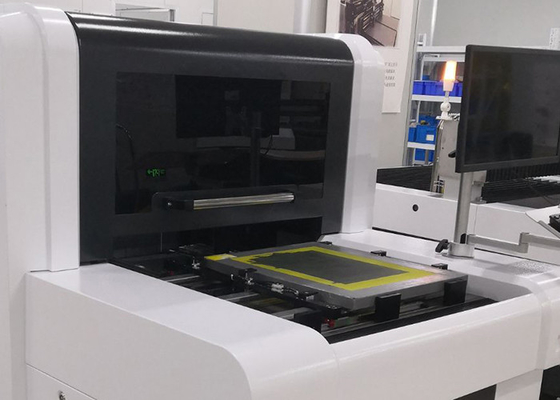

Thiết bị chụp màn hình trực tiếp bằng laser cho in màn hình dệt

CTS là một hệ thống chụp ảnh và phơi sáng từ máy tính sang màn hình (CTS) (bản sáng chế của Trung Quốc, Nhật Bản, Hàn Quốc, EU).Các tập tin dữ liệu được trực tiếp đọc bởi CTS và sau đó chuyển thành hình ảnh sẽ được truyền qua tia laser lên màn hình bằng DMD và ống kính.

Hình ảnh kỹ thuật số được sản xuất bởi DMD (thiết bị gương vi mô kỹ thuật số) có hơn 800 nghìn hoặc 2 triệu gương vi mô vi mô, cho phép các chấm hình vuông rõ ràng và sắc nét.Hệ thống phơi sáng kỹ thuật số mới nhất này đã trở thành tiêu chuẩn mới cho ngành công nghiệp in màn hình.

Các tệp dữ liệu được đọc trực tiếp bởi máy tính để màn hình (CTS) và sau đó chuyển đổi thành hình ảnh sẽ được truyền qua chùm tia laser lên màn hình bằng DMD và ống kính.

Máy làm đĩa trực tiếp bằng laser CTS là trực tiếp đọc các tệp dữ liệu máy tính và chuyển đổi chúng thành hình ảnh, và sau đó phơi bày và hình ảnh chúng trên màn hình bằng chiếu laser.Loại màn hình hình ảnh này phù hợp cho in dệt may, và cũng phù hợp cho nhãn dán, bao bì, PCB, in 3C trên vỏ thủy tinh, vv

• Thông số kỹ thuật / Mô hình	CTS100
  Kích thước màn hình tối đa (mm)	100x1000
  Kích thước màn hình tối thiểu (mm)	400x400
  Kích thước phơi nhiễm tối đa (mm)	900x900
  Độ dày khung màn hình (Dịch vụ tùy chỉnh có sẵn)	25-45mm
  Hệ thống hình ảnh	Công nghệ DMD DLP
  Độ dày nhũ nước (EOM)	Nhũ dầu chống dung môi 3μm-150μm, nhũ dầu chống nước 3μm-220μm
  Thời gian phơi nhiễm	120-240s / m2, # 350 lưới màu vàng
  Nghị quyết	1270/2540dpi (Tự chọn)
  Raster	133LPI
  Hệ thống lấy nét	Cấu hình cố định
  Định dạng tệp	1_bit tiff vv
  Loại laser	Laser tia cực tím, bước sóng 405±5nm
  Năng lượng laser	20W/25W/30W ((Tự chọn)
  Kích thước thiết bị (mm)	1740x1500x1500
  Trọng lượng ròng thiết bị	1200kg
  Điều kiện	Phòng có ánh sáng màu vàng với độ sạch lớp 10000, nhiệt độ 22±2°C, Độ ẩm tương đối 40-70% (Không có ngưng tụ)
  Sức mạnh	Không khí nén đơn pha 220v, 50/60HZ, 4 kW:0.5MPa

• Độ chính xác cao:

Độ phân giải 1270dpi hoặc 2540dpi, với raster 133lpi / dpi (phát bản nửa tông).

• Hiệu quả cao:

3 phút để hoàn thành phơi sáng trên kích thước màn hình 1000mm * 1000mm.Stencil làm hiệu quả đã được cải thiện đáng kể do rất nhiều thời gian được tiết kiệm bởi sự sắp xếp chính xác phơi sáng và giảm lobor.

• Chi phí thấp:

Loại bỏ phim dương tính. phim Litho ngày càng trở nên đắt đỏ và số lượng nhà cung cấp trên thị trường nhanh chóng

giảm. 1 quy trình làm màn hình kỹ thuật số CTS để thay thế 5 quy trình làm từ quy trình thông thường.
