Máy tính để màn hình Máy tiếp xúc trực tiếp bằng laser CTS cho PCB

Máy tính với màn hình (CTS)

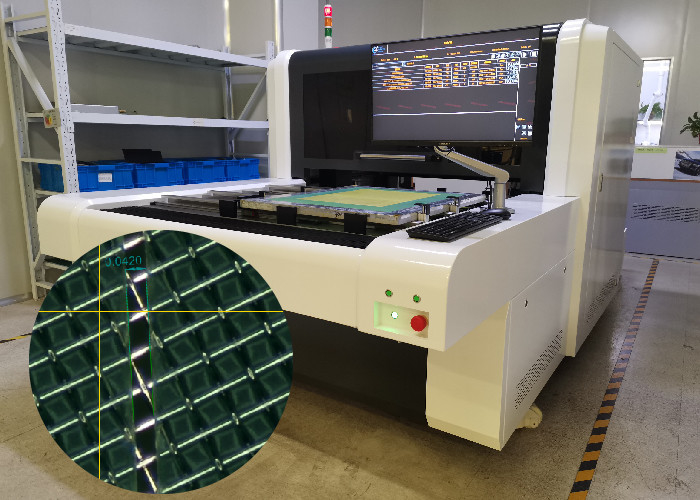

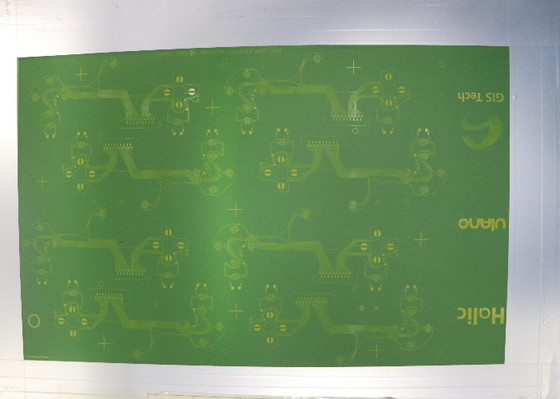

CTS là một hệ thống chụp ảnh và phơi sáng giữa máy tính với màn hình (CTS) (bằng sáng chế của Trung Quốc, Nhật Bản, Hàn Quốc, EU).Một số màn hình rayon được tiếp xúc và chụp ảnh.Nó cũng thích hợp cho một số ứng dụng đồ họa.

Ưu điểm của CTS

Độ chính xác cao:

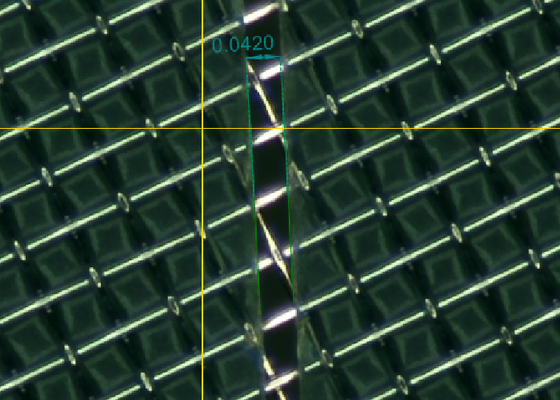

Độ phân giải 1270dpi hoặc 2540dpi, với raster 133lpi / dpi (in bán sắc)

Hiệu quả cao:
3 phút để kết thúc quá trình phơi sáng trên màn hình kích thước 1000mm * 1000mm.Hiệu quả làm stencil đã được cải thiện đáng kể do tiết kiệm được nhiều thời gian nhờ căn chỉnh độ phơi sáng chính xác và giảm loang.

Giá thấp:
Loại bỏ các mặt tích cực của phim.Màng litho ngày càng trở nên đắt đỏ và số lượng nhà cung cấp trên maket đang giảm nhanh chóng.1 quy trình chế tạo màn hình kỹ thuật số CTS thay thế cho 5 quy trình từ quy trình thông thường

Chất lượng thiết bị cao:

Sự kết hợp giữa laser ghép nối 405 nanomet cấp công nghiệp GIS và mô-đun quang học của chúng tôi là sản phẩm duy nhất trên thị trường có thể đạt mức sử dụng laser 50%, giúp tiết kiệm đáng kể chi phí sử dụng của khách hàng.Hơn nữa, không giống như bóng đèn halogen kim loại đắt tiền phải thay thế hai năm một lần, nguồn sáng laser của CTS có thể sử dụng trong 10.000 giờ.Hệ thống phơi sáng và chụp ảnh từ máy tính đến màn hình CTS bao gồm một máy tính, một màn hình và phần mềm độc quyền của HQ RIP.

• Đặc điểm kỹ thuật / Mô hình	CTS300
  Kích thước màn hình tối đa (mm)	1200x1300
  Kích thước màn hình tối thiểu (mm)	400x400
  Kích thước phơi sáng tối đa (mm)	1100x1250
  Độ dày khung màn hình (dịch vụ đặt trước có sẵn)	25-45mm
  Hệ thống hình ảnh	Công nghệ DLP DMD
  Độ dày nhũ tương (EOM)	Nhũ tương kháng dung môi 3μm-150μm, nhũ tương kháng nước 3μm- 350μm
  Thời gian phơi sáng	120-240 giây / ㎡, lưới màu vàng # 350
  Nghị quyết	2540dpi (Tùy chọn)
  Raster	133LPI
  Hệ thống lấy nét	Lấy nét cố định
  Định dạng tệp	1_bit tiff, v.v.
  Loại laze	Laser UV, bước sóng 405 ± 5nm
  Công suất laser	20W / 25W (Tùy chọn)

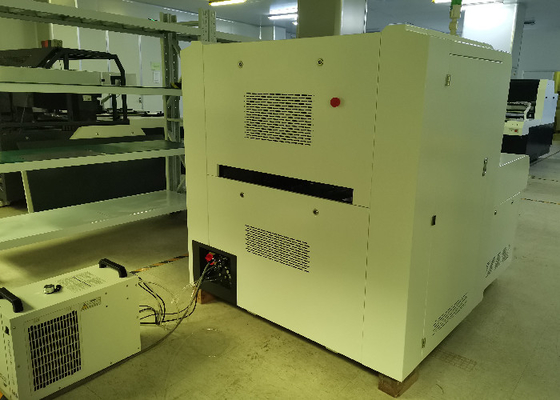

  Kích thước thiết bị (mm)	3270x1900x1600
  Trọng lượng tịnh của thiết bị	2600KG
  Các điều kiện	Phòng có ánh sáng vàng với độ sạch Class 10000, nhiệt độ 22 ± 2 ° C, Độ ẩm tương đối 40-70% (Không ngưng tụ)
  Sức mạnh	Một pha 220v, 50 / 60HZ, 4KW, khí 1L / phút
