Tên thương hiệu: | GIS |
Số mẫu: | CTS700 |
MOQ: | 1 bộ |
giá bán: | negotiable price |
Thời gian giao hàng: | 20 ngày làm việc |

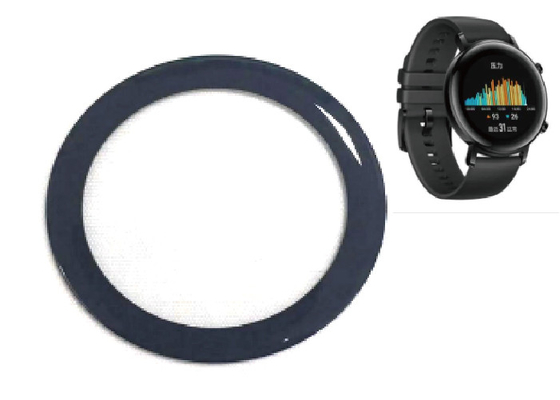

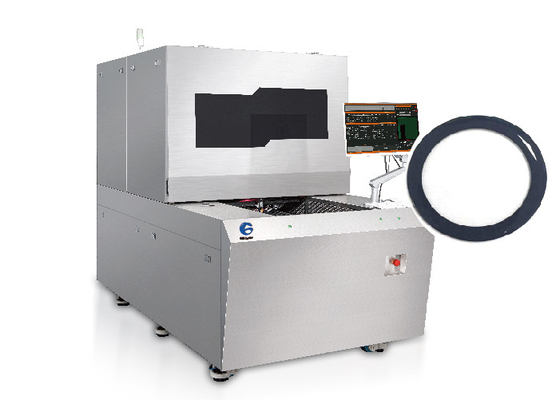

Tấm che kính 3D LDI Máy phơi sáng hình ảnh trực tiếp bằng laser cho thiết bị đeo được
Nhà cung cấp giải pháp cho hình ảnh trực tiếp của bạn
Dựa trên công nghệ hình ảnh trực tiếp được phát triển trong nhà của chúng tôi kết hợp với nền tảng hệ thống phần cứng có thể định cấu hình tiên tiến và mô-đun (X-Series), các giải pháp hình ảnh trực tiếp bằng laser LIMATA cho phép các nhà sản xuất PCB duy trì năng suất sản xuất cao và tăng chất lượng và đầu ra hình ảnh cho tiêu chuẩn và nâng cao Ứng dụng PCB với chi phí sở hữu thấp hơn trong vòng đời thiết bị LDI.Chúng tôi cam kết làm việc và hợp tác chặt chẽ với khách hàng của chúng tôi và nỗ lực hết mình để cung cấp giải pháp LDI tốt nhất cho ứng dụng và quy trình PCB của họ (hoặc để giải quyết vấn đề của họ).
Dây chuyền tự động hóa nâng cao cho kính phủ 3D
Dây chuyền tự động hóa này được sử dụng để sản xuất quy trình tạo hoa văn BM trên kính 3D cho điện thoại thông minh;
Đầu vào nguyên liệu thủy tinh 3D bằng máy bốc xếp tự động được trang bị đầy đủ, tiếp theo là máy làm sạch plasma, máy phun tự động, lò hầm, máy tiếp xúc DLP, máy phát triển và rửa, đầu ra hàng hóa cuối cùng bằng máy bốc dỡ;
Độ phân giải lên đến 30um, năng suất trên 95%, lớp BM mỏng dễ lắp ráp hơn, chất lượng mẫu cao hơn và chi phí sở hữu thấp hơn cho khách hàng;
Thông số kỹ thuật / mô hình | GD-200 |
Kích thước (mm) (có thể được tùy chỉnh) | 3850mm * 1350mm * 1800mm |
trọng lượng | 3000kg |
Công suất tối đa | 4KW |
Khu vực Phơi sáng Tối đa (có thể được tùy chỉnh) | 1500mm * 600mm * 200mm |

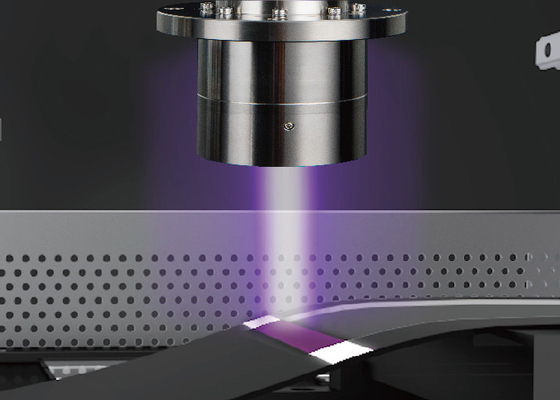

Nguồn laser | 375nm ± 10nm, 405nm ± 10nm |
Công suất đầu ra laser | 375-12w (± 3%), 405-5W (± 3%) |
Phương pháp truyền tia laser | cáp quang |
Phóng đại ống kính | 1,95 lần / 3,95 lần |
Nghị quyết | 12700dpi |
Kích thước điểm | 40mm * 7mm |
Khả năng lặp lại phần cứng | ± 5um |
Vật liệu cảm quang | Thợ chụp ảnh |
Định dạng tài liệu đầu vào | Gerber274x |
*Thông số kỹ thuật có thể thay đổi mà không cần thông báo
Về chúng tôi
GIS Intelligent Inc., công ty con của GIS Tech Inc., tập trung vào giải pháp tiên tiến để chế tạo pin Lithium và tạo hoa văn kính phủ 3D.GIS Tech Inc. được thành lập bởi những người sáng lập đến từ Hoa Kỳ vào năm 2015, Tô Châu Trung Quốc, phát triển Xử lý ánh sáng kỹ thuật số (DLP) đặc biệt cho các nhu cầu giải pháp tạo khuôn mẫu khác nhau trong ngành, cho phép các nhà sản xuất MEMS / Thủy tinh / PCB / In màn hình đạt được kết quả hình ảnh tốt nhất với thông lượng cao nhất.
Chúng tôi là công ty đi đầu trong giải pháp tự động hóa cho kính phủ 3D trên thế giới, được sử dụng để sản xuất hoa văn BM chất lượng cao trên kính có độ cong lớn bởi DLP photolitho.Hệ thống DLP của chúng tôi được cung cấp bởi Tiến sĩ Takeda, cùng với công nghệ điốt laser bán dẫn của GIS để đạt được Độ sâu lấy nét nâng cao cho các thay đổi địa hình 3D, cũng như tính đồng nhất của khuôn mẫu.
Đội ngũ cốt lõi của GIS Tech đến từ 500 công ty quốc tế hàng đầu từ Hoa Kỳ.Dựa trên kinh nghiệm hơn 20 năm của đội ngũ công nghệ bán dẫn, tự động hóa và vật liệu, chúng tôi hoàn toàn hiểu và nắm vững xu hướng phát triển của ngành và công nghệ tiên tiến.Chuyên môn của chúng tôi trong việc chuyển các mẫu trên vật liệu kính che ở mức độ cong cao và có hình dạng bất thường cho phép khách hàng biến các khả năng thành hiện thực, đặc biệt là đối với thiết bị điện tử thông minh 3C và kính phủ ô tô.
![]() |
