| Tên thương hiệu: | GIS |
| Số mẫu: | DPX630SM |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |

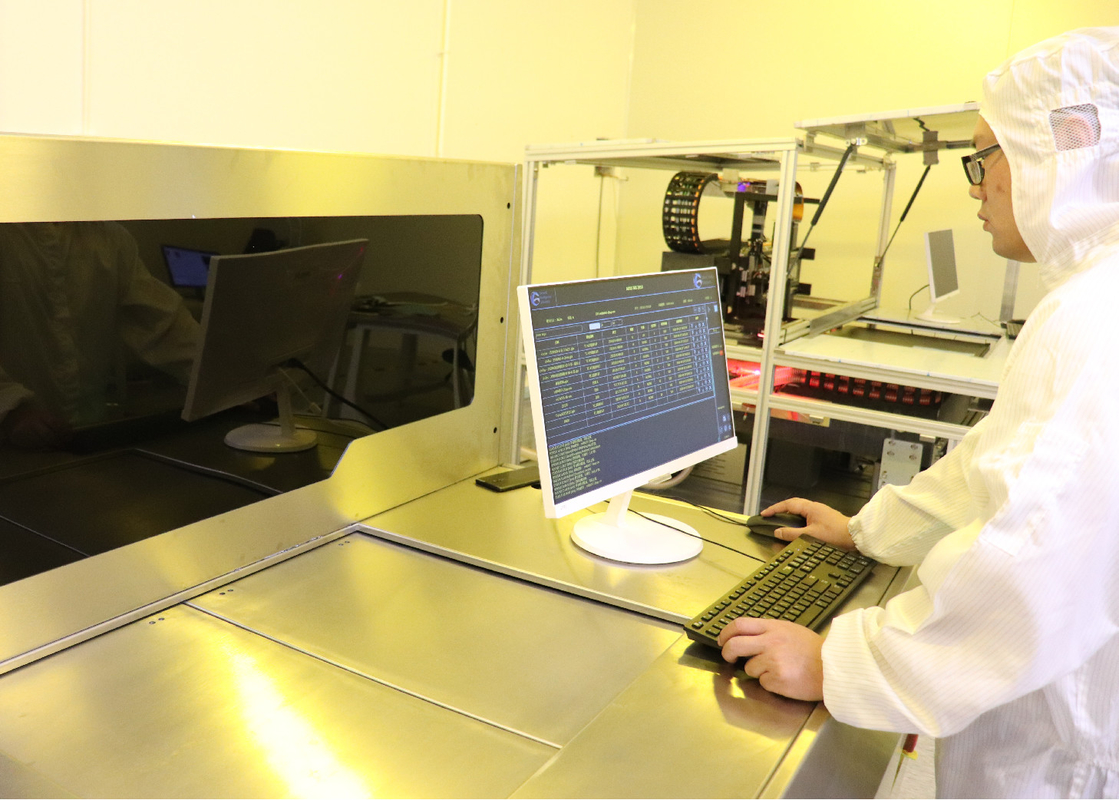

Giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) PCB Solder Mask
Ưu điểm của LDI so với xử lý ảnh
Khi tạo công cụ ảnh để tạo ảnh trên bảng, nó cần có nhiều bước đối với quy trình ảnh truyền thống.Trong nhiều năm, có rất nhiều thách thức đối với nhà sản xuất PCB.Và LDI có rất nhiều lợi thế:
Chất lượng - trước đây, vấn đề của phim ảnh đã dẫn đến hình ảnh không hoàn hảo vì vốn dĩ rất dễ bị dao động ở vùng ôn đới hoặc độ ẩm.Hình ảnh laser mang lại hình ảnh chính xác và nhất quán hơn, đồng thời xóa mọi khiếm khuyết liên quan đến phim.
Có định vị chính xác và độ phân giải được cải thiện.Cũng như các đường nét, khoảng trắng và căn chỉnh hình ảnh chính xác hơn.
Khi phương pháp ảnh cung cấp khả năng truyền hình ảnh chính xác nhất đến bo mạch, nó cần có môi trường được kiểm soát nhiệt độ và độ ẩm.LDI làm giảm ảnh hưởng của môi trường lên hình ảnh thu được và loại bỏ tác động của khúc xạ ánh sáng vốn có trong kỹ thuật xử lý ảnh.
Sản xuất LDI có những lợi thế đặc biệt trong các trường hợp chạy ngắn hoặc quay vòng nhanh, và điều đó là không thực tế đối với việc tạo tác phẩm nghệ thuật và thiết lập các phương pháp công cụ ảnh.Khi nói đến đăng ký chặt chẽ và dung sai gần, LDI cũng là một yếu tố quan trọng.
Ngày nay, lấy công nghệ ảnh như một công cụ thiết thực trong việc tạo ra hình ảnh PCB vì khách hàng có nhu cầu về PCB nhỏ hơn, nhẹ hơn, mật độ cao.
| Đặc điểm kỹ thuật / mô hình | DPX230 |
| Đơn xin | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 30um |
| Dung tích | 30-40S @ 18 "* 24" |
| Kích thước phơi sáng | 610 * 710mm |
| Độ dày của bảng điều khiển | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp bên ngoài ± 12um ； Lớp bên trong ± 24um |
| Dung sai độ rộng dòng | ± 10% |
| Chế độ tăng giảm độ lệch | Tăng và co cố định, tăng và co tự động, tăng và co khoảng cách, liên kết phân vùng |
| Loại laze | Laser LD, 405 ± 5nm |
| Định dạng tệp | Gerber 274X ； ODB ++ |
| Sức mạnh | Dòng điện xoay chiều ba pha 380V, 6.4kW, 50HZ, phạm vi dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22 ° C ± 1 ° C;Độ ẩm 50% ± 5%;Mức độ sạch 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh gần thiết bị |
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .
Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
