| Tên thương hiệu: | GIS |
| Số mẫu: | DPX420TFA |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |

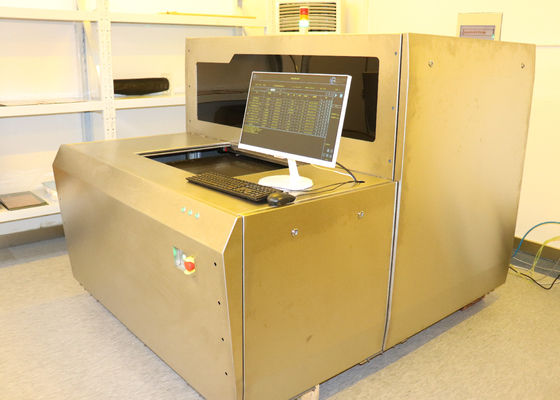

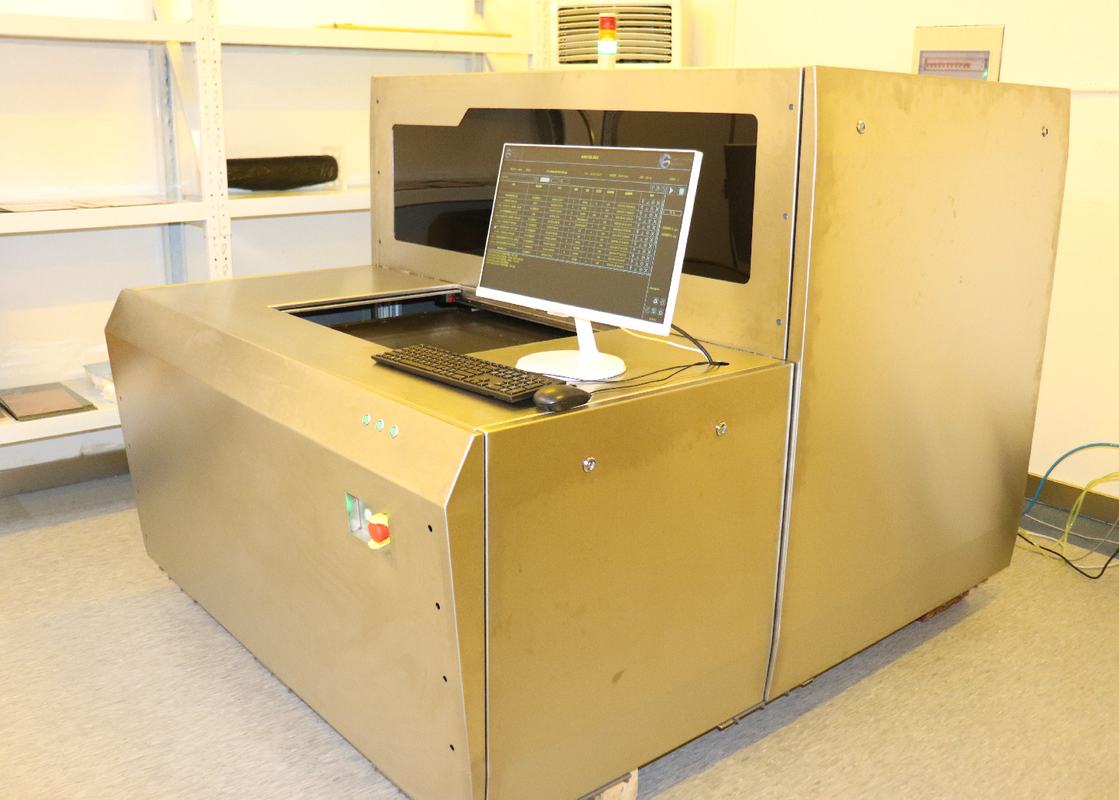

Giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) HDI PCB
Tương thích với các quy trình và phương pháp sản xuất hiện có. Các quy trình và phương pháp sản xuất hàng loạt thường được xác định cẩn thận để đáp ứng các yêu cầu của sản xuất hàng loạt.Việc giới thiệu bất kỳ phương pháp hình ảnh mới nào cũng nên giảm thiểu sự thay đổi các phương pháp hiện cóĐiều này bao gồm chức năng truy xuất nguồn gốc của việc giảm thiểu sự thay đổi của phim khô được sử dụng, khả năng phơi bày mỗi lớp phim chống hàn và các yêu cầu sản xuất hàng loạt.

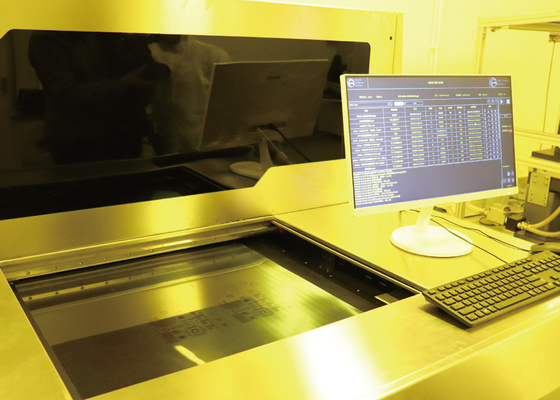

Hình ảnh trực tiếp bằng laser PCB (LDI)

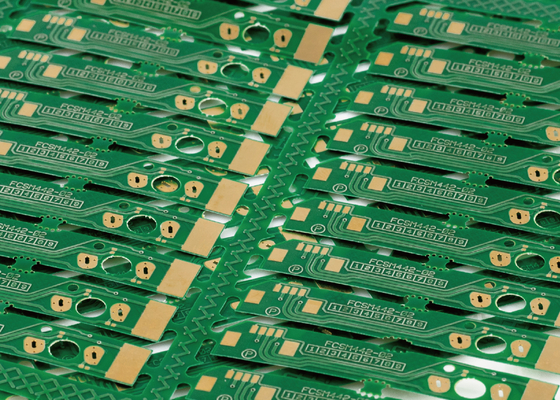

Khi chế tạo một bảng mạch, các dấu vết mạch được xác định bởi quá trình hình ảnh.Hình ảnh trực tiếp bằng laser (LDI) phơi bày các dấu vết trực tiếp với một chùm tia laser tập trung cao mà trong NC điều khiển, thay vì ánh sáng tràn qua một công cụ chụp ảnh, một chùm tia laser sẽ tạo ra hình ảnh kỹ thuật số.
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy quang được đặt dưới một laser được điều khiển bởi máy tính.Và sau đó máy tính tạo ra hình ảnh trên bảng với ánh sáng của laserMột máy tính quét bề mặt bảng thành một hình ảnh raster,Khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải trước bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, laser được sử dụng để trực tiếp tạo ra hình ảnh trên bảng.
| Thông số kỹ thuật/mô hình | DPX420TFA |
| Ứng dụng | PCB,HDI,FPC (mảng bên trong,mảng bên ngoài,chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 30um |
| Công suất | 30-40S@18"*24" |
| Kích thước phơi nhiễm | 610*710mm |
| Độ dày tấm | 0.05mm-3.5mm |
| Chế độ sắp xếp | Dấu UV |
| Khả năng điều chỉnh | Lớp bên ngoài ± 12um; Lớp bên trong ± 24um |
| Độ khoan dung chiều rộng đường | ± 10% |
| Chế độ gia tăng và giảm độ lệch | Tăng và co thắt cố định, tăng và co thắt tự động, tăng và co thắt khoảng thời gian, sắp xếp phân vùng |
| Loại laser | Laser LD,405±5nm |
| Định dạng tệp | Gerber 274X;ODB++ |
| Sức mạnh | 380V dòng điện xoay ba pha, 6,4kW, 50HZ, phạm vi biến động điện áp + 7% ~ 10% |
| Điều kiện | Phòng có ánh sáng màu vàng; Nhiệt độ 22 °C ± 1 °C; Độ ẩm 50% ± 5%; Mức độ sạch 10000 trở lên; Các yêu cầu rung động để tránh rung động mạnh gần thiết bị |
Về chúng tôi
Chúng tôi là một nhà cung cấp sáng tạo của các giải pháp hệ thống hình ảnh trực tiếp laser PCB (LDI).Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB hỗn hợp cao và mới nổi đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
