| Tên thương hiệu: | GIS |
| Số mẫu: | DPX230 |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |

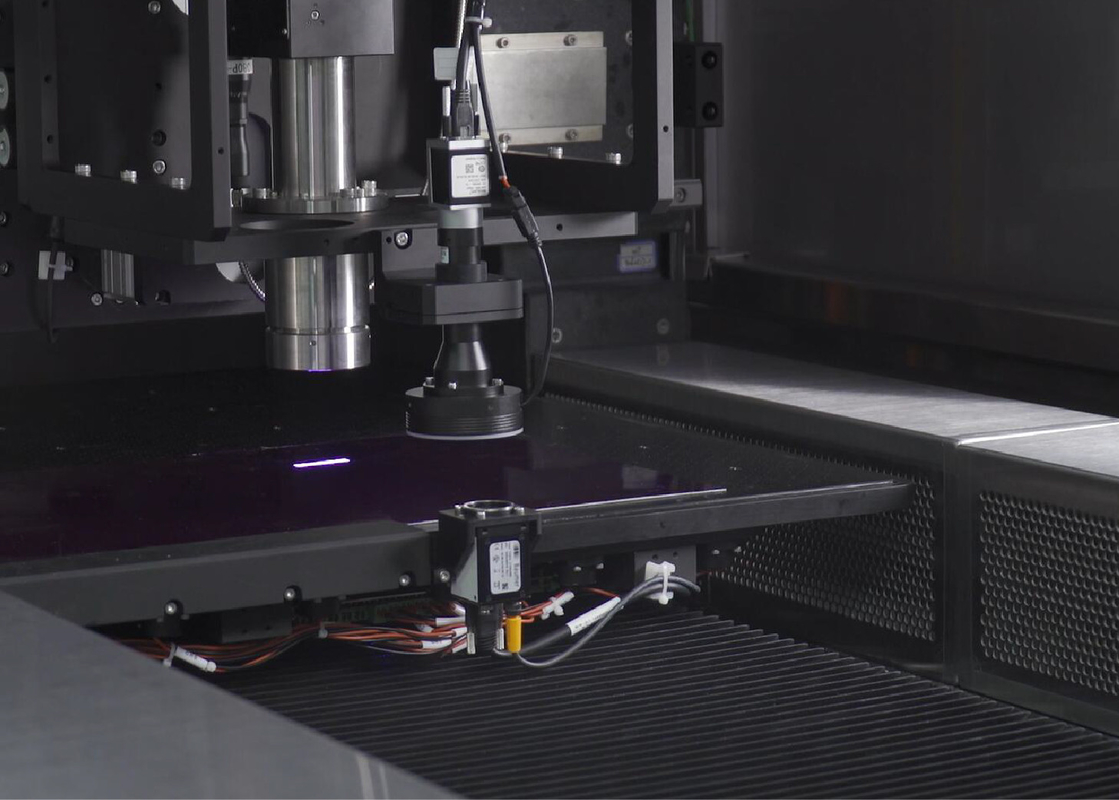

giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) cho nhiều lớp PCB khác nhau
Khi nào chọn sử dụng Công nghệ LDI?
Các công nghệ hiện tại không thể đưa ra giải pháp chấp nhận được và kết quả tất yếu là giảm hiệu quả sản xuất PCB và năng suất thấp hơn.Ngày nay, chiều rộng vết PCB trung bình đạt 0,075mm (3 triệu) trong PCB nhiều lớp phức tạp.Trong khi quá trình chụp ảnh photolithography không may đã đạt đến giới hạn của nó do tạo ra các kết nối mật độ cao trên PCB.Nó không thể tạo PCB dưới 0,127 / 0,127mm (5/5 triệu) chiều rộng dấu vết và không gian.Vì vậy, khi hầu hết chiều rộng dấu vết và không gian trên bảng mạch nhỏ hơn 0,127 / 0,127mm (5/5 triệu), LDI là lựa chọn hình ảnh tốt nhất.
Công nghệ LDI chủ yếu được sử dụng trong sản xuất bo mạch HDI trước đây.Nhưng giờ đây, các nhà sản xuất PCB phải sản xuất PCB thông thường có độ cứng cao và siêu mịn với công nghệ LDI trong đó độ rộng vết và không gian của mạch dẫn là 0,075 / 0,075mm (3/3 triệu) hoặc thậm chí 0,05 / 0,05mm (2/2 triệu).Đó là bởi vì Hình ảnh Trực tiếp bằng Laser (LDI) đã chứng tỏ mình là giải pháp hình ảnh tốt nhất và toàn diện nhất cho độ rộng và không gian dấu vết nhỏ.
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laze.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để trực tiếp tạo hình ảnh trên bảng .
| Đặc điểm kỹ thuật / mô hình | DPX230 |
| Đơn xin | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 30um |
| Dung tích | 30-40S @ 18 "* 24" |
| Kích thước phơi sáng | 610 * 710mm |
| Độ dày của bảng điều khiển | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp bên ngoài ± 12um ； Lớp bên trong ± 24um |
| Dung sai độ rộng dòng | ± 10% |
| Chế độ tăng giảm độ lệch | Tăng và co cố định, tăng và co tự động, tăng và co khoảng cách, liên kết phân vùng |
| Loại laze | Laser LD, 405 ± 5nm |
| Định dạng tệp | Gerber 274X ； ODB ++ |
| Sức mạnh | Dòng điện xoay chiều ba pha 380V, 6.4kW, 50HZ, phạm vi dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22 ° C ± 1 ° C;Độ ẩm 50% ± 5%;Mức độ sạch 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh gần thiết bị |
Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
|
|
