giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) cho nhiều lớp PCB khác nhau

Quy trình chụp ảnh quang khắc truyền thống đòi hỏi nhiều bước để tạo ra công cụ ảnh được sử dụng để tạo ra hình ảnh trên PCB.Điều này đã tạo ra một số hoặc thách thức cho các nhà chế tạo PCB trong những năm qua.LDI cung cấp một số lợi thế:

• Chất lượng: Các vấn đề về phim ảnh trong quá khứ đã dẫn đến hình ảnh không hoàn hảo do tính nhạy cảm vốn có với sự dao động của nhiệt độ hoặc độ ẩm.Hình ảnh bằng laser mang lại hình ảnh chính xác và nhất quán hơn nhiều, đồng thời loại bỏ mọi khuyết tật liên quan đến phim.
• Hình ảnh laser cung cấp khả năng định vị chính xác và cải thiện độ phân giải.Chiều rộng, khoảng trắng và căn chỉnh của dấu vết hình ảnh chính xác hơn.
• Phương pháp chụp ảnh yêu cầu môi trường được kiểm soát nhiệt độ và độ ẩm để truyền ảnh chính xác nhất đến bảng.LDI làm giảm tác động của môi trường lên hình ảnh thu được và loại bỏ tác động của phản xạ ánh sáng vốn có trong các kỹ thuật xử lý ảnh.

Để được sử dụng trong sản xuất bo mạch HDI, hệ thống LDI phải có các khả năng sau:

• Độ phơi sáng chất lượng cao của các đường mảnh và khoảng trống xuống ít nhất là 0,075mm (4 triệu) trở xuống so với mức có thể.
• Độ sâu tiêu cự tốt đảm bảo chất lượng hình ảnh cho thiết kế địa hình cao.Điều này đặc biệt cần thiết để các lớp bên ngoài tiếp xúc đồng đều vàXây dựng tuần tự (SBU)
• Một thiết kế hệ thống có thể chứa nhiều loại sản phẩm, vật liệu, độ dày, công nghệ sản xuất và quy trình chế tạo khác nhau.
• Hệ thống đăng ký linh hoạt, có độ chính xác cao tương thích với các công nghệ sản xuất và các bước sản xuất khác nhau.
• Khả năng tự động bù đắp cho những thay đổi về kích thước vật liệu để khắc phục sự khác biệt trong các tấm tạo thành cùng một lô và để có thể đạt được dung sai đăng ký chặt chẽ trên toàn bộ diện tích của tấm PCB.

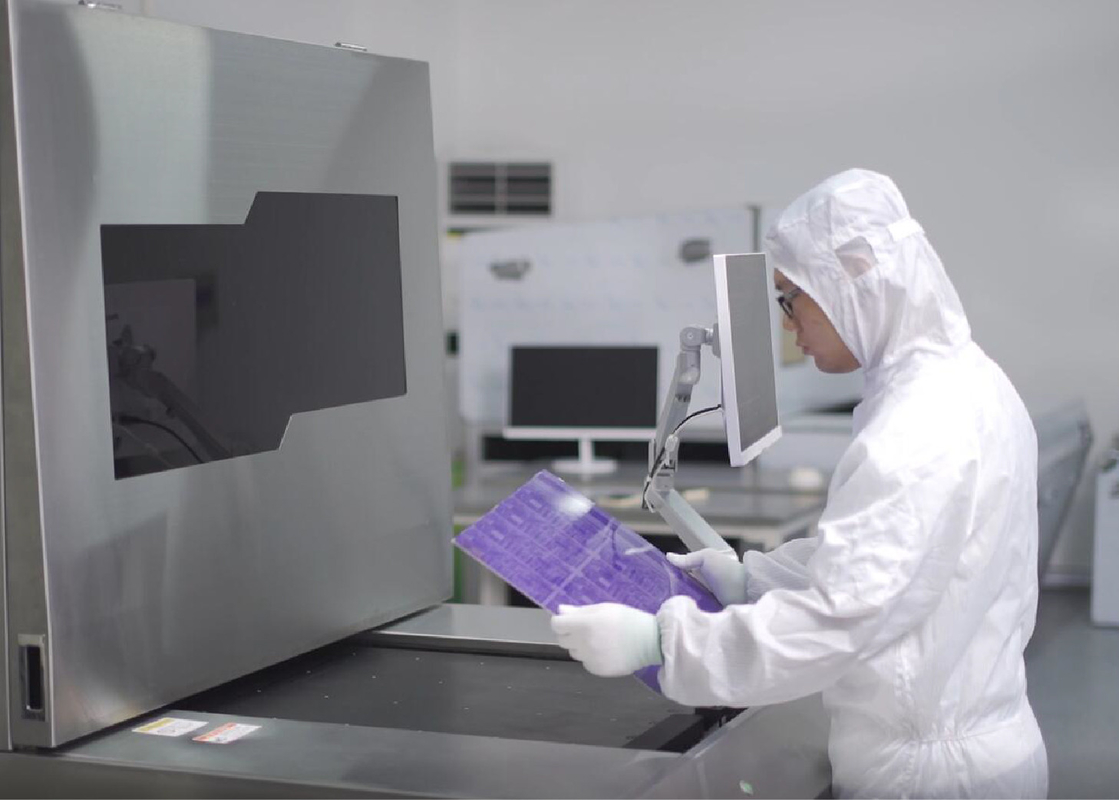

Hình ảnh trực tiếp bằng laser PCB (LDI)
Khi chế tạo một bảng mạch, các vết mạch được xác định bởi quá trình hình ảnh là gì.Hình ảnh trực tiếp bằng laser (LDI) làm lộ dấu vết trực tiếp bằng chùm tia laser hội tụ cao mà trong NC điều khiển, thay vì ánh sáng ngập tràn đi qua một công cụ ảnh, chùm tia laser sẽ tạo ra hình ảnh kỹ thuật số.

Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .

Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
