Hình ảnh trực tiếp bằng laser PCB
Created with Pixso. PCB hình ảnh trực tiếp bằng laser với tỷ lệ cố định / Tỷ lệ tự động / Tỷ lệ khoảng / Định dạng tệp căn chỉnh phân vùng

PCB hình ảnh trực tiếp bằng laser với tỷ lệ cố định / Tỷ lệ tự động / Tỷ lệ khoảng / Định dạng tệp căn chỉnh phân vùng

Tên thương hiệu: GIS
Số mẫu: DPX820SM
Thông tin chi tiết
Place of Origin:
Suzhou, China
Dung sai chiều rộng đường:
±10%
độ dày của bảng:
0,5~3,5mm
Ứng dụng:
PCB、HDI、FPC
quy trình áp dụng:
Mặt nạ hàn, bên ngoài
Chế độ tỷ lệ:
Trắng, Đen, Vàng, v.v.
Năng lượng laze:
Sóng trộn Tổng công suất 512W
Cầu hàn / mở hàn:
50/75μm(Điều kiện xử lý)
Màu mặt nạ hàn:
Tỷ lệ cố định / Tỷ lệ tự động / Tỷ lệ khoảng thời gian / Căn chỉnh phân vùng
Làm nổi bật:

Quy mô khoảng cách LDI PCB

,

In FPC Hình ảnh trực tiếp bằng laser

,

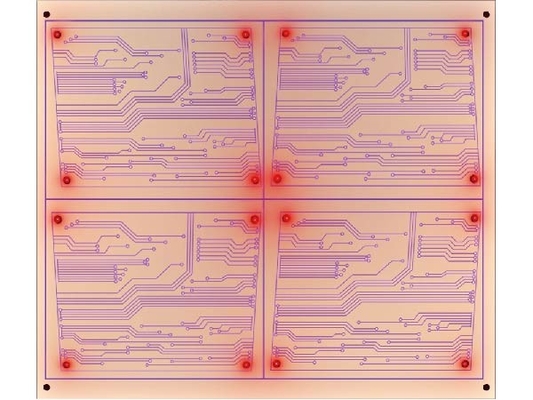

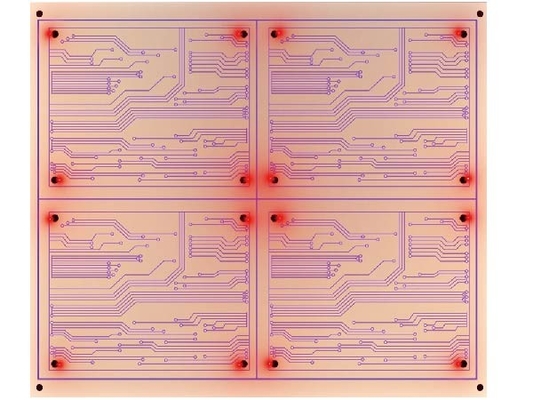

Căn chỉnh phân vùng LDI PCB

Mô tả sản phẩm

Mô tả Sản phẩm:

Bảng mạch in hình ảnh trực tiếp bằng laser (Bảng in hình ảnh trực tiếp bằng laser, PCB hình ảnh trực tiếp bằng laser) là một loại PCB có công nghệ xử lý có độ chính xác cao.Nó được đặc trưng bởi vùng phơi sáng hiệu quả là 620x720mm(24"x28,5"), hỗ trợ định dạng tệp cho nhiều định dạng khác nhau, cầu hàn/mở khe hàn 50/75μm (Điều kiện xử lý), dung sai độ rộng đường ±10% và bảng mạch độ dày 0,5 ~ 3,5mm.Nó có hiệu suất tuyệt vời về độ chính xác, độ tin cậy và hiệu quả chi phí.



Đặc trưng:

  • Tên sản phẩm:PCB hình ảnh trực tiếp bằng laser
  • Cầu hàn/mở cửa hàn:50/75μm (Điều kiện xử lý)
  • Mực mặt nạ hàn:30s@600x500mm(24"×20")
  • Phương pháp căn chỉnh:PAD (đường kính: 0,5 ~ 3,0mm)
  • Định dạng tập tin:Định dạng tệp
  • Quy trình áp dụng:Mặt nạ hàn, bên ngoài


Các thông số kỹ thuật:

Tham số Giá trị
Dung sai độ rộng đường ±10%
Độ dày bảng 0,5 ~ 3,5mm
Mực mặt nạ hàn 30s@600x500mm (24"×20")
Màu mặt nạ hàn Tỷ lệ cố định/ Tỷ lệ tự động/ Tỷ lệ khoảng cách/ Căn chỉnh phân vùng
Công suất laze Tổng công suất sóng trộn 512W
Phương pháp căn chỉnh PAD (đường kính: 0,5 ~ 3,0mm)
Ứng dụng PCB, HDI, FPC
Cầu hàn/mở hàn 50/75μm (Điều kiện xử lý)
Khu vực tiếp xúc hiệu quả 620x720mm (24"x28,5")
Định dạng tệp Định dạng tệp


Các ứng dụng:

CácPCB hình ảnh trực tiếp bằng laser GIS DPX820SMđược thiết kế để sử dụng trong nhiều ứng dụng.Nó là sự lựa chọn lý tưởng cho việc in PCB, HDI và FPC có độ chính xác cao.Sản phẩm này có phương pháp căn chỉnh PAD có độ chính xác cao (đường kính: 0,5 ~ 3,0mm) đảm bảo căn chỉnh nhanh chóng và chính xác.Màu mặt nạ hàn có thể điều chỉnh bao gồm thang đo cố định, thang đo tự động, thang đo khoảng cách và căn chỉnh phân vùng.Ngoài ra, độ dày tấm của nó là 0,5 ~ 3,5mm, cho phép nó được sử dụng trong nhiều dự án khác nhau.PCB hình ảnh trực tiếp bằng laser này mang lại hiệu suất vượt trội với khả năng in có độ chính xác cao và chất lượng đáng tin cậy.



Tùy chỉnh:

Bảng mạch in hình ảnh trực tiếp bằng laser GIS DPX820SM

Bảng mạch in hình ảnh trực tiếp bằng laser GIS DPX820SM là PCB hình ảnh trực tiếp bằng laser có độ chính xác cao với độ chính xác căn chỉnh là ±12um.Nó được áp dụng cho Mặt nạ hàn và Quy trình bên ngoài.Cầu hàn/lỗ hàn của PCB này là 50/75μm (điều kiện xử lý).Vùng tiếp xúc hiệu quả của bo mạch này là 620x720mm (24"x28,5"), giúp nó phù hợp với PCB, HDI và FPC.Bảng in hình ảnh trực tiếp bằng laser này được sản xuất tại Tô Châu, Trung Quốc.



Đóng hàng và gửi hàng:

Đóng gói và vận chuyển cho PCB hình ảnh trực tiếp bằng laser
  • PCB sẽ được đóng gói trong túi chống tĩnh điện và đặt trong hộp chống tĩnh điện.
  • Hộp sẽ được bảo đảm bằng bọc bong bóng và dán kín trước khi vận chuyển.
  • PCB sẽ được vận chuyển thông qua dịch vụ chuyển phát nhanh uy tín.
  • Dịch vụ chuyển phát nhanh sẽ cung cấp số theo dõi để giúp theo dõi lô hàng.


Câu hỏi thường gặp:

  • Hỏi: PCB hình ảnh trực tiếp bằng laser là gì?
    Trả lời: PCB hình ảnh trực tiếp bằng laser là một quy trình sản xuất hiệu quả cao được phát triển bởi GIS.Nó sử dụng công nghệ hình ảnh laser để xây dựng các mẫu PCB một cách nhanh chóng và chính xác mà không cần sử dụng bất kỳ công cụ quang học nào, khiến nó trở thành một lựa chọn tiết kiệm chi phí và đáng tin cậy để sản xuất PCB.
  • Hỏi: Tên thương hiệu và số model của sản phẩm là gì?
    Trả lời: Tên thương hiệu là GIS và số model là DPX820SM.
  • Hỏi: Sản phẩm được sản xuất ở đâu?
    Trả lời: Sản phẩm được sản xuất tại Tô Châu, Trung Quốc.
  • Hỏi: Laser Direct Imaging PCB mang lại những lợi ích gì?
    Trả lời: PCB hình ảnh trực tiếp bằng laser mang lại nhiều lợi ích, chẳng hạn như sản xuất mẫu PCB nhanh và chính xác, chất lượng PCB được cải thiện và giảm chi phí.
  • Hỏi: Laser Direct Imaging PCB có thể xử lý những vật liệu nào?
    Trả lời: PCB hình ảnh trực tiếp bằng laser có thể xử lý nhiều vật liệu, bao gồm FR4, polyimide, nhôm và đồng.
