Hình ảnh trực tiếp bằng laser PCB
Created with Pixso. Quá trình mở/cầu hàn bên ngoài PCB 50/75μM hình ảnh trực tiếp bằng laser

Quá trình mở/cầu hàn bên ngoài PCB 50/75μM hình ảnh trực tiếp bằng laser

Tên thương hiệu: GIS
Số mẫu: DPX820SM
Thông tin chi tiết
Place of Origin:
Suzhou, China
độ dày của bảng:
0,5~3,5mm
Năng lượng laze:
Sóng trộn Tổng công suất 512W
Cầu hàn / mở hàn:
50/75μm(Điều kiện xử lý)
phương pháp căn chỉnh:
PAD(đường kính: 0.5~3.0mm)
Mực mặt nạ hàn:
30s@600x500mm(24"×20")
Định dạng tệp:
Định dạng tệp
độ chính xác căn chỉnh:
±12um
Chế độ tỷ lệ:
Trắng, Đen, Vàng, v.v.
Làm nổi bật:

PCB LDI 3

,

5 mm

,

PCB cầu hàn 75UM LDI

Mô tả sản phẩm

Quá trình mở/cầu hàn bên ngoài PCB 50/75μM hình ảnh trực tiếp bằng laser

Mô tả Sản phẩm:

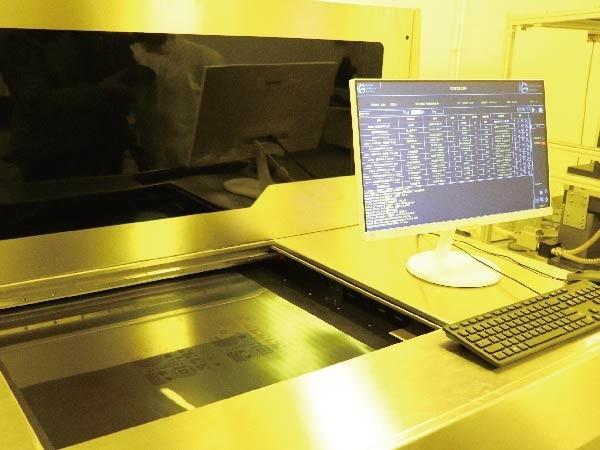

Laser Direct Imaging PCB là bảng in chất lượng cao với công nghệ tạo ảnh trực tiếp bằng laser.Nó được sử dụng rộng rãi trong sản xuất PCB, HDI và FPC.Diện tích tiếp xúc hiệu quả của nó lên tới 620x720mm (24"x28,5") và cầu hàn/lỗ hàn thông thường là 50/75μm (điều kiện xử lý).Nó cung cấp bốn loại màu mặt nạ hàn: tỷ lệ cố định, tỷ lệ tự động, tỷ lệ khoảng và căn chỉnh phân vùng.Hỗ trợ định dạng tập tin cũng được bao gồm.Bảng in hình ảnh trực tiếp bằng laser là giải pháp đáng tin cậy và tiết kiệm chi phí cho việc sản xuất Bảng mạch in.Bảng mạch in hình ảnh trực tiếp bằng laser đáng tin cậy và tiết kiệm chi phí cho sản xuất PCB.



Đặc trưng:

  • Bảng mạch in hình ảnh trực tiếp bằng laser (PCB hình ảnh trực tiếp bằng laser): Một loại sản xuất Bảng mạch in (PCB) tiên tiến sử dụng chùm tia laze để truyền trực tiếp các mẫu mạch lên bảng.
  • Mực mặt nạ hàn: Mực mặt nạ hàn được sử dụng cho Bảng mạch in hình ảnh trực tiếp bằng laser (PCB hình ảnh trực tiếp bằng laser) là 30s@600x500mm(24"×20").
  • Ứng dụng: Bảng mạch in hình ảnh trực tiếp bằng laser (Laser Direct Imaging PCB) được sử dụng cho PCB, HDI và FPC.

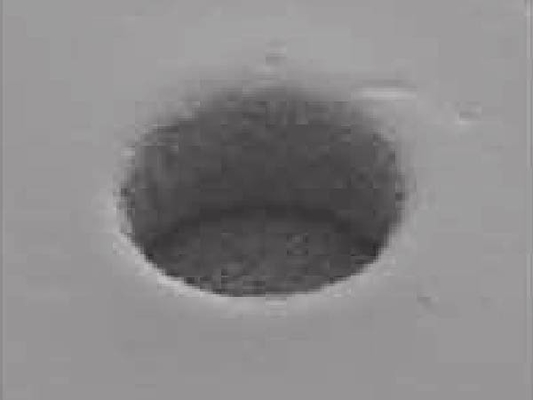

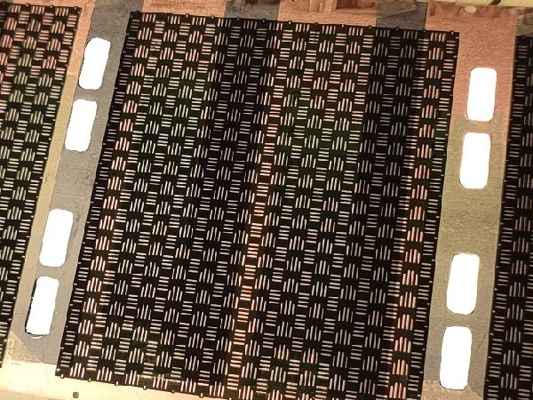

  • Cầu hàn/Mở lỗ hàn: Cầu hàn/lỗ hàn được sử dụng trong Bảng mạch in hình ảnh trực tiếp bằng laser (PCB hình ảnh trực tiếp bằng laser) là 50/75μm (Điều kiện xử lý).
  • Khu vực tiếp xúc hiệu quả: Vùng phơi sáng hiệu quả cho Bảng mạch in hình ảnh trực tiếp bằng laser (PCB hình ảnh trực tiếp bằng laser) là 620x720mm(24"x28,5").
  • Màu mặt nạ hàn: Bảng mạch in hình ảnh trực tiếp bằng laser (Laser Direct Imaging PCB) có thể sử dụng tỷ lệ cố định/tỷ lệ tự động/thang khoảng/căn chỉnh phân vùng cho màu mặt nạ hàn của nó.


Các thông số kỹ thuật:

Tham số Giá trị
Mực mặt nạ hàn 30s@600x500mm(24"×20")
Chế độ tỷ lệ Trắng, đen, vàng, v.v.
Công suất laze Tổng công suất sóng trộn 512W
Màu mặt nạ hàn Tỷ lệ cố định/ Tỷ lệ tự động/ Tỷ lệ khoảng cách/ Căn chỉnh phân vùng
Ứng dụng PCB, HDI, FPC
Phương pháp căn chỉnh PAD (đường kính: 0,5 ~ 3,0mm)
Định dạng tệp Định dạng tệp
Dung sai độ rộng đường ±10%
Độ dày bảng 0,5 ~ 3,5mm
Khu vực tiếp xúc hiệu quả 620x720mm(24"x28,5")


Các ứng dụng:

PCB hình ảnh trực tiếp bằng laser: GIS DPX820SM

PCB hình ảnh trực tiếp bằng laser GIS DPX820SM là giải pháp bảng mạch in tiên tiến với các tính năng nâng cao dành cho các ứng dụng cao cấp.Nó được sản xuất tại Tô Châu, Trung Quốc và có tính năng căn chỉnh tỷ lệ cố định/tỷ lệ tự động/tỷ lệ khoảng/phân vùng cho màu mặt nạ hàn, độ dày bảng từ 0,5 mm đến 3,5 mm và độ chính xác căn chỉnh là ±12um.Dung sai độ rộng đường là ± 10%.

PCB hình ảnh trực tiếp bằng laser GIS DPX820SM được thiết kế đặc biệt cho Bảng mạch in hình ảnh trực tiếp bằng laser (LDI PCB) và Bảng mạch hình ảnh trực tiếp bằng laser (LDICB).So với các bảng mạch in truyền thống, LDI PCB và LDICB hiệu quả và đáng tin cậy hơn nhiều.Quy trình tạo ảnh laser được sử dụng trong PCB hình ảnh trực tiếp bằng laser của GIS DPX820SM đảm bảo rằng bo mạch được bảo vệ tốt khỏi mọi hư hỏng bên ngoài và duy trì mức độ chính xác cao.Điều này làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng cao cấp, bao gồm các ngành công nghiệp y tế, công nghiệp và ô tô.

PCB hình ảnh trực tiếp bằng laser GIS DPX820SM là giải pháp đáng tin cậy và tiết kiệm chi phí cho mọi ứng dụng cao cấp.Với các tính năng tiên tiến, nó mang lại hiệu suất và độ tin cậy vượt trội trong khi vẫn duy trì mức độ chính xác và bảo vệ cao.Đây là sự lựa chọn lý tưởng cho bất kỳ ứng dụng nào yêu cầu giải pháp đáng tin cậy, hiệu quả và tiết kiệm chi phí.



Tùy chỉnh:

Bảng in hình ảnh trực tiếp bằng laser GIS DPX820SM (Bảng mạch in hình ảnh trực tiếp bằng laser, Bảng in hình ảnh trực tiếp bằng laser) từ Tô Châu, Trung Quốc mang lại hiệu suất vượt trội với các tùy chọn chế độ tỷ lệ (Trắng, Đen, Vàng, v.v.), mực mặt nạ hàn 30s@ 600x500mm(24"×20"), ứng dụng PCB,HDI,FPC, cầu hàn/lỗ hàn ở 50/75μm (Điều kiện xử lý) và độ chính xác căn chỉnh là ±12um.



Đóng hàng và gửi hàng:

Đóng gói và vận chuyển cho PCB hình ảnh trực tiếp bằng laser:

Chúng tôi sử dụng vật liệu đóng gói chống sốc và chống ẩm để đảm bảo sản phẩm đến tay khách hàng trong tình trạng hoàn hảo.Chúng tôi sử dụng hộp carton chất lượng cao, màng bọc bong bóng và các vật liệu đóng gói khác để đảm bảo sản phẩm không bị hư hỏng trong quá trình vận chuyển.Chúng tôi vận chuyển sản phẩm qua đường hàng không, đường bộ và đường biển theo yêu cầu của khách hàng.Chúng tôi cũng sẵn sàng hợp tác với khách hàng để sử dụng dịch vụ logistics của chính mình.



Câu hỏi thường gặp:

Câu hỏi 1: PCB hình ảnh trực tiếp bằng laser là gì?

Câu trả lời 1: Laser Direct Imaging PCB, còn được gọi là GIS DPX820SM, là công nghệ tạo ảnh PCB của GIS, một thương hiệu có trụ sở tại Tô Châu, Trung Quốc.Nó sử dụng chùm tia laze để khắc trực tiếp mẫu mạch trên PCB mà không cần đến phototool.

Câu 2: Ưu điểm của PCB hình ảnh trực tiếp bằng laser là gì?

Trả lời 2: PCB hình ảnh trực tiếp bằng laser mang lại một số lợi thế, bao gồm độ chính xác và độ phân giải cao hơn, thời gian sản xuất nhanh hơn và tỷ lệ năng suất cao hơn.

Câu 3: Các ứng dụng của PCB hình ảnh trực tiếp bằng laser là gì?

Câu trả lời 3: Công nghệ PCB hình ảnh trực tiếp bằng laser được sử dụng cho nhiều ứng dụng khác nhau, bao gồm ô tô, y tế và điện tử tiêu dùng.

Câu hỏi 4: Laser Direct Imaging PCB có thể được sử dụng trên những vật liệu nào?

Trả lời 4: Công nghệ PCB hình ảnh trực tiếp bằng laser có thể được sử dụng trên đồng, nhôm cũng như các kim loại và vật liệu dẫn điện khác.

Câu hỏi 5: Độ phân giải của PCB chụp ảnh trực tiếp bằng laser GIS DPX820SM là bao nhiêu?

Trả lời 5: PCB chụp ảnh trực tiếp bằng laser GIS DPX820SM có độ phân giải 0,2mm, cho phép khắc bảng mạch cực kỳ chính xác.
