| Tên thương hiệu: | GIS |
| Số mẫu: | DPX820SM |

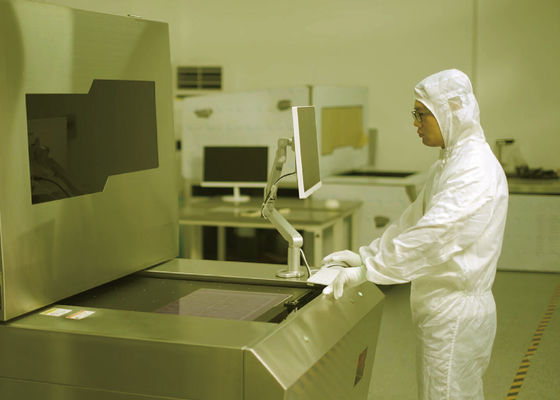

PCB hình ảnh trực tiếp bằng laser (LDI) kết hợp sức mạnh của công nghệ laser với in hình ảnh trực tiếp để tạo ra một hệ thống chế tạo PCB hiệu quả và hiệu quả.Nó được sử dụng cho các ứng dụng PCB, HDI và FPC.Với tổng công suất 512W, diện tích phơi sáng hiệu quả lên tới 620x720mm, giúp nó có khả năng xử lý nhiều ứng dụng.Màu sắc mặt nạ hàn có thể tùy chỉnh và có thể được đặt ở tỷ lệ cố định, tỷ lệ tự động, tỷ lệ khoảng hoặc căn chỉnh phân vùng.Chế độ tỷ lệ bao gồm trắng, đen, vàng và nhiều hơn nữa.Ngoài ra, bảng in hình ảnh trực tiếp bằng laser có độ chính xác và độ lặp lại tuyệt vời, khiến nó trở thành sự lựa chọn đáng tin cậy và tiết kiệm chi phí cho việc chế tạo PCB.
| Tham số | Sự miêu tả |
|---|---|
| Ứng dụng | PCB, HDI, FPC |
| Mực mặt nạ hàn | 30s@600x500mm(24 |
| Định dạng tệp | Định dạng tệp |
| Màu mặt nạ hàn | Tỷ lệ cố định/ Tỷ lệ tự động/ Tỷ lệ khoảng cách/ Căn chỉnh phân vùng |
| Khu vực tiếp xúc hiệu quả | 620x720mm(24 |

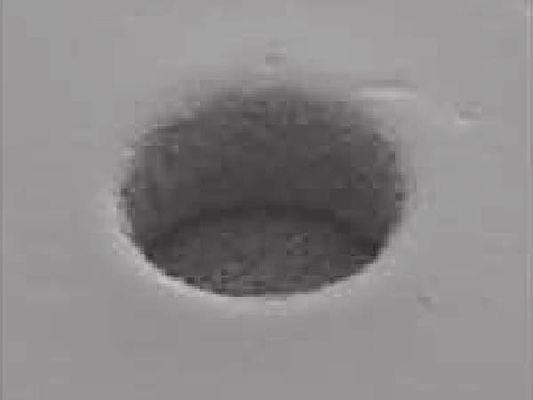

| Cầu hàn/Mở lỗ hàn | 50/75μm (Điều kiện xử lý) |

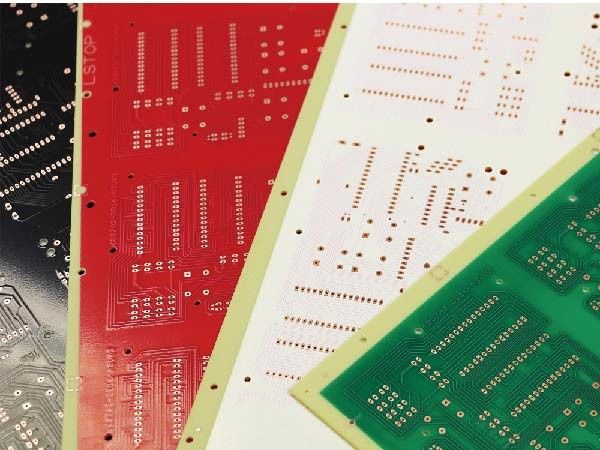

| Chế độ tỷ lệ | Trắng, đen, vàng, v.v. |
| Độ dày của bảng | 0,5 ~ 3,5mm |
| Độ chính xác của căn chỉnh | ±12um |
| Quy trình áp dụng | Mặt nạ hàn, bên ngoài |
GIS DPX820SM Laser Direct Imaging PCB, bảng mạch in do GIS có trụ sở tại Tô Châu sản xuất, là sự lựa chọn hoàn hảo cho các ứng dụng có độ chính xác cao.Nó cung cấp định dạng tệp với độ chính xác căn chỉnh cực kỳ chính xác ±12µm và màu mặt nạ hàn với tỷ lệ cố định/tỷ lệ tự động/thang khoảng/căn chỉnh phân vùng.Với công suất laser lên tới 512W và độ dày bảng từ 0,5 đến 3,5 mm, Bảng mạch in hình ảnh trực tiếp bằng laser (Bảng in hình ảnh trực tiếp bằng laser) này rất lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao.PCB hình ảnh trực tiếp bằng laser này hoàn hảo cho các dự án đòi hỏi khắt khe nhất và đảm bảo hiệu suất ổn định và đáng tin cậy.
Bảng mạch hình ảnh trực tiếp bằng laser này được chế tạo bởi GIS.Nó có số model là DPX820SM và được sản xuất tại Tô Châu, Trung Quốc.Nó có các tính năng sau:
Bảng in hình ảnh trực tiếp bằng laser này hoàn hảo cho tất cả các nhu cầu về PCB, HDI và FPC của bạn.Dung sai độ rộng đường và vùng tiếp xúc hiệu quả được đảm bảo và màu mặt nạ hàn có thể được tùy chỉnh theo thông số kỹ thuật chính xác của bạn.
Tại PCBWay, chúng tôi cung cấp dịch vụ và hỗ trợ kỹ thuật cho các sản phẩm PCB hình ảnh trực tiếp bằng laser của mình.Đội ngũ chuyên gia của chúng tôi sẵn sàng trợ giúp bạn với bất kỳ câu hỏi nào bạn có thể có về sản phẩm của chúng tôi.Chúng tôi cũng cung cấp tài liệu về sản phẩm, hướng dẫn khắc phục sự cố và hướng dẫn trực tuyến có thể giúp bạn tận dụng tối đa các sản phẩm PCB tạo ảnh trực tiếp bằng laser của chúng tôi.
Đội ngũ dịch vụ khách hàng của chúng tôi luôn sẵn sàng 24/7 để mang đến cho bạn trải nghiệm tốt nhất có thể.Cho dù bạn gặp vấn đề kỹ thuật hay có câu hỏi chung, nhóm của chúng tôi luôn sẵn sàng trợ giúp.Chúng tôi cũng cung cấp bảo đảm hoàn lại tiền và vận chuyển miễn phí cho tất cả các sản phẩm của chúng tôi.
Tại PCBWay, chúng tôi cam kết cung cấp dịch vụ khách hàng và hỗ trợ kỹ thuật tốt nhất có thể cho các sản phẩm PCB hình ảnh trực tiếp bằng laser của chúng tôi.Chúng tôi nỗ lực hết mình để đảm bảo bạn có trải nghiệm tốt nhất khi sử dụng sản phẩm của chúng tôi và luôn tìm cách cải thiện dịch vụ của chúng tôi.
Đóng gói và vận chuyển cho PCB hình ảnh trực tiếp bằng laser:
Câu hỏi 1: PCB hình ảnh trực tiếp bằng laser là gì?
Câu trả lời 1: Laser Direct Imaging PCB (LDI) là công nghệ được GIS phát triển để khắc các bảng mạch PCB.Nó sử dụng tia laser để trực tiếp phơi lá đồng ra các mẫu mạch tốt ở tốc độ cao.
Câu hỏi 2: Thương hiệu và mẫu mã của PCB hình ảnh trực tiếp bằng laser là gì?
A2: Thương hiệu là GIS và model là DPX820SM.
Câu 3: PCB hình ảnh trực tiếp bằng laser được sản xuất ở đâu?
Trả lời 3: PCB hình ảnh trực tiếp bằng laser được sản xuất tại Tô Châu, Trung Quốc.
Câu hỏi 4: Ưu điểm của việc sử dụng PCB hình ảnh trực tiếp bằng laser là gì?
Câu trả lời 4: Ưu điểm của việc sử dụng PCB hình ảnh trực tiếp bằng laser bao gồm sản xuất hiệu quả các bảng mạch mật độ cao, độ chính xác và độ lặp lại được cải thiện cũng như độ tin cậy và độ bền được cải thiện.
Câu hỏi 5: Những vật liệu nào được sử dụng để tạo ra PCB hình ảnh trực tiếp bằng laser?
Câu trả lời 5: Các vật liệu được sử dụng để tạo ra PCB hình ảnh trực tiếp bằng laser bao gồm lá đồng, nhựa và thiết bị tạo hình ảnh laser.
Băng hình
|
