| Tên thương hiệu: | GIS |
| Số mẫu: | RTR420 |
| MOQ: | 1 set |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 work days |

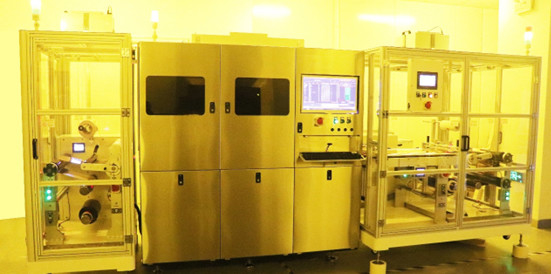

Giải phóng tiềm năng sản xuất bo mạch FPC bằng Máy chụp ảnh trực tiếp Laser LDI
Khả năng là vô tận.Đầu tư vào máy chụp ảnh trực tiếp bằng laser LDI để sản xuất bo mạch FPC của bạn để làm cho nó hiệu quả, chính xác và đáng tin cậy hơn!
Trong bài viết trước, chúng tôi đã thảo luận về việc sử dụng công nghệ hình ảnh trực tiếp bằng laser LDI trong sản xuất bảng mạch FPC (Mạch in linh hoạt).Bây giờ, hãy đi sâu vào việc tích hợp các máy phơi sáng dạng cuộn để nâng cao hơn nữa khả năng tự động hóa của quy trình.
Vì bo mạch FPC rất linh hoạt nên có thể sử dụng chế độ phơi sáng LDI tự động cuộn sang cuộn.Sự kết hợp giữa công nghệ cuộn này và hình ảnh trực tiếp bằng laser LDI mang lại những lợi thế đáng kể, chẳng hạn như tăng hiệu quả và độ chính xác trong sản xuất bảng FPC.
Công nghệ cuộn liên quan đến việc xử lý vật liệu trên các cuộn liên tục, khiến nó phù hợp cho sản xuất quy mô lớn.Trong sản xuất bảng FPC, máy phơi nhiễm LDI tự động dạng cuộn cho phép phơi nhiễm liên tục bằng cách đưa các tấm ván linh hoạt từ cuộn vào khu vực phơi sáng bằng hệ thống nạp tự động.Khu vực phơi sáng được trang bị hệ thống căn chỉnh có độ chính xác cao để đảm bảo căn chỉnh laser chính xác.Sau khi hiệu chỉnh căn chỉnh hoàn tất, quá trình phơi sáng sẽ tự động bắt đầu.

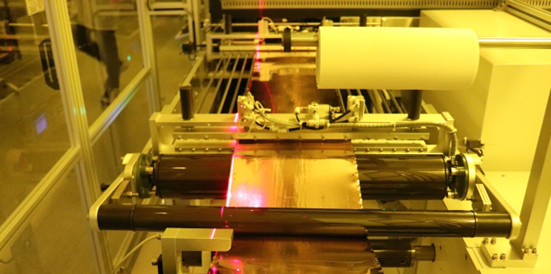

Máy chụp ảnh trực tiếp bằng laser LDI sử dụng chùm tia laser phát ra từ nguồn laser.Các chùm tia này được tập trung thông qua một hệ thống quang học và hướng tới các vị trí cụ thể trên bảng linh hoạt để phơi sáng.Do tính chất của quá trình xử lý cuộn, các tấm linh hoạt liên tục đi qua khu vực phơi sáng, cho phép quá trình phơi sáng diễn ra liên tục.Phương pháp phơi sáng liên tục này cải thiện đáng kể hiệu quả sản xuất, giảm thời gian và các bước liên quan đến quy trình chụp ảnh.
Sau khi tiếp xúc, các bảng linh hoạt trải qua các quá trình tiếp theo như phát triển, khắc và mạ đồng để tạo thành các mẫu mạch của bảng FPC.Trong các máy phơi nhiễm LDI tự động dạng cuộn, các quy trình tiếp theo này có thể được tích hợp liền mạch với quy trình phơi nhiễm, cho phép quy trình sản xuất hoàn toàn tự động.
Máy phơi nhiễm LDI tự động dạng cuộn mang lại nhiều lợi thế trong sản xuất bảng FPC.Thứ nhất, chúng nâng cao đáng kể hiệu quả sản xuất, giảm thời gian và chi phí lao động liên quan đến quá trình tạo ảnh.Thứ hai, độ chính xác và độ phân giải cao của máy chụp ảnh trực tiếp laser LDI cho phép tạo ra các mẫu mạch chính xác hơn.Ngoài ra, quy trình cuộn tự động giúp giảm nguy cơ lỗi do con người và lỗi sản xuất, nâng cao độ tin cậy của sản phẩm.
Đầu tư vào máy phơi nhiễm LDI tự động dạng cuộn là một lựa chọn khôn ngoan để đưa hoạt động sản xuất bảng FPC của bạn lên một tầm cao mới.Liên hệ với chúng tôi ngay bây giờ để tìm hiểu thêm về máy phơi nhiễm LDI tự động dạng cuộn và cách chúng có thể cách mạng hóa quy trình sản xuất của bạn.Trải nghiệm sức mạnh của hình ảnh phơi sáng cuộn và mở ra những khả năng vô hạn cho quá trình sản xuất bo mạch FPC của bạn.Đầu tư vào máy phơi nhiễm LDI tự động dạng cuộn để sản xuất bảng FPC hiệu quả, chính xác và đáng tin cậy hơn!
Giải phóng tiềm năng sản xuất bo mạch FPC bằng Máy chụp ảnh trực tiếp Laser LDI
Khả năng là vô tận.Đầu tư vào máy chụp ảnh trực tiếp bằng laser LDI để sản xuất bo mạch FPC của bạn để làm cho nó hiệu quả, chính xác và đáng tin cậy hơn!
Khi nói đến công nghệ phơi sáng trong sản xuất FPC (Mạch in linh hoạt), chế độ phơi sáng LDI (Chụp ảnh trực tiếp bằng laser) tự động cuộn sang cuộn là một giải pháp rất hữu ích.Nó kết hợp những ưu điểm của công nghệ cuộn và hình ảnh trực tiếp bằng laser LDI để mang lại hiệu quả và độ chính xác cao hơn cho việc sản xuất bảng FPC.
Công nghệ cuộn liên quan đến việc xử lý vật liệu trên các cuộn liên tục, khiến nó phù hợp cho sản xuất quy mô lớn.Trong sản xuất bảng FPC, máy phơi nhiễm LDI tự động dạng cuộn cho phép phơi sáng liên tục bằng cách liên tục nạp các tấm ván linh hoạt từ cuộn vào khu vực phơi sáng bằng hệ thống nạp tự động.Khu vực phơi sáng được trang bị hệ thống căn chỉnh có độ chính xác cao để đảm bảo căn chỉnh laser chính xác.Sau khi hiệu chỉnh căn chỉnh hoàn tất, quá trình phơi sáng sẽ tự động bắt đầu.
Máy tạo ảnh trực tiếp bằng laser LDI sử dụng chùm tia laser phát ra từ nguồn laser.Các chùm tia này được tập trung thông qua một hệ thống quang học và hướng tới các vị trí cụ thể trên bảng linh hoạt để phơi sáng.Do tính chất cuộn của quy trình, các tấm ván linh hoạt liên tục đi qua khu vực phơi sáng, cho phép quá trình phơi sáng diễn ra liên tục.Phương pháp phơi sáng liên tục này cải thiện đáng kể hiệu quả sản xuất, giảm thời gian và các bước liên quan đến quá trình chụp ảnh.
Sau khi tiếp xúc, các bảng linh hoạt trải qua các quá trình tiếp theo như phát triển, khắc và mạ đồng để tạo thành các mẫu mạch của bảng FPC.Trong các máy phơi nhiễm LDI tự động dạng cuộn, các quy trình tiếp theo này có thể được tích hợp liền mạch với quy trình phơi nhiễm, cho phép quy trình sản xuất hoàn toàn tự động.
Máy phơi nhiễm LDI tự động dạng cuộn mang lại nhiều lợi thế trong sản xuất bảng FPC.Thứ nhất, chúng nâng cao đáng kể hiệu quả sản xuất, giảm thời gian và chi phí lao động liên quan đến quá trình tạo ảnh.Thứ hai, độ chính xác và độ phân giải cao của máy chụp ảnh trực tiếp laser LDI cho phép tạo ra các mẫu mạch chính xác hơn.Ngoài ra, quy trình cuộn tự động giúp giảm nguy cơ lỗi do con người và lỗi sản xuất, nâng cao độ tin cậy của sản phẩm.
Đầu tư vào máy phơi nhiễm LDI tự động dạng cuộn là một lựa chọn khôn ngoan để đưa hoạt động sản xuất bảng FPC của bạn lên một tầm cao mới.Liên hệ với chúng tôi ngay bây giờ để tìm hiểu thêm về máy phơi nhiễm LDI tự động dạng cuộn và cách chúng có thể cách mạng hóa quy trình sản xuất của bạn.Trải nghiệm sức mạnh của hình ảnh phơi sáng cuộn và mở ra những khả năng vô hạn cho quá trình sản xuất bo mạch FPC của bạn.Đầu tư vào máy phơi nhiễm LDI tự động dạng cuộn để sản xuất bảng FPC hiệu quả, chính xác và đáng tin cậy hơn!
| Thông số kỹ thuật/mô hình | RTR315 |
| Ứng dụng | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 20um |
| Dung tích | 12S@18"*24" |
| Kích thước phơi sáng | 260*800mm |
| Độ dày của bảng | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp ngoài ± 10um； |
| Dung sai độ rộng đường | ±10% |
| Chế độ tăng giảm độ lệch | Đã sửa lỗi tăng và giảm, tăng và giảm tự động, tăng và giảm khoảng thời gian, căn chỉnh phân vùng |
| Loại laze | Laser LD, 405±5nm |
| Định dạng tệp | Gerber 274X；ODB++ |
| Quyền lực | Dòng điện xoay chiều ba pha 380V, 6,4kW,50HZ, dải dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22°C ± 1°C;Độ ẩm 50% ± 5%;Mức độ sạch sẽ 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh ở gần thiết bị |

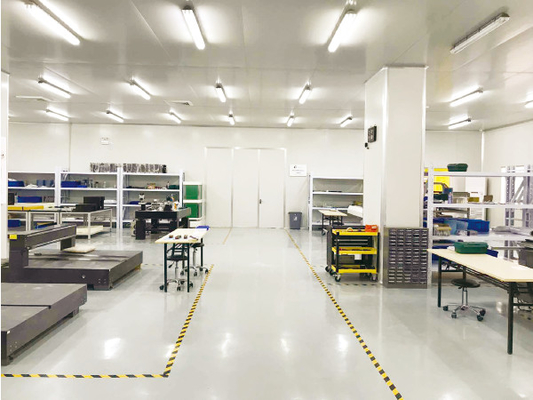

Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống tạo ảnh trực tiếp bằng laser PCB (LDI).Danh mục sản phẩm hệ thống của chúng tôi bao gồm từ cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB có độ pha trộn cao và mới nổi cho đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
