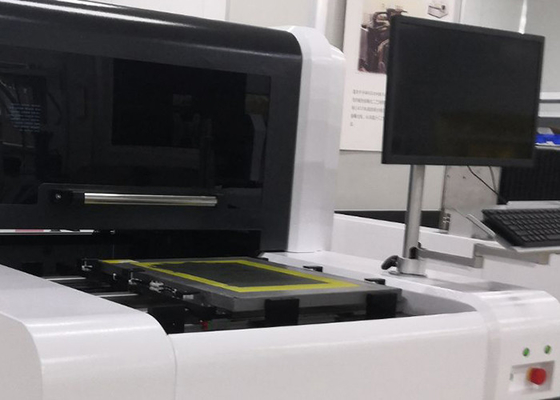

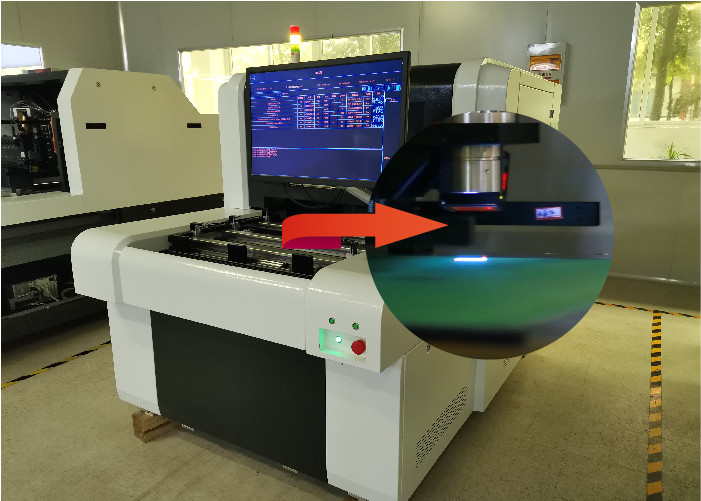

Máy chụp ảnh phơi sáng màn hình trực tiếp bằng laser để dệt in màn hình

CTS là một hệ thống chụp ảnh và phơi sáng giữa máy tính với màn hình (CTS) (bằng sáng chế của sinh viên Trung Quốc, Nhật Bản, Hàn Quốc, EU).Một số màn hình rayon được tiếp xúc và chụp ảnh.Nó cũng thích hợp cho một số ứng dụng đồ họa.

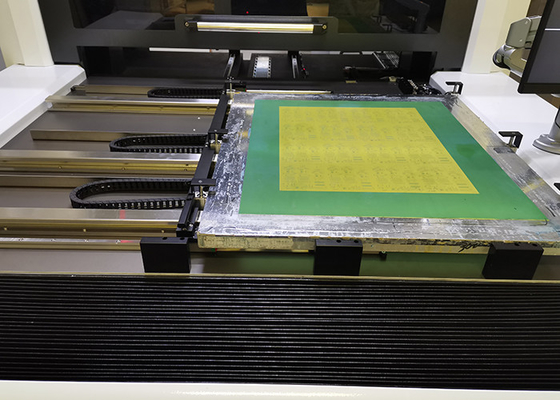

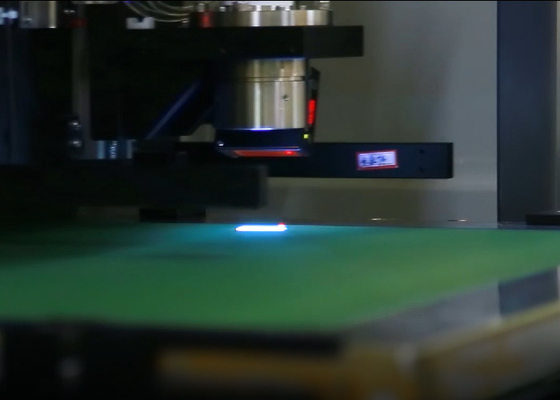

Hệ thống chụp ảnh & phơi sáng máy tính với màn hình (CTS).CTS làm giảm đáng kể thời gian và công sức cần thiết để chuẩn bị hình ảnh cho in lụa.Màn hình trong khung màn hình đã được tạo hình bằng nhũ tương cảm quang sử dụng kép nước-dầu.Khi nó đi qua máy phơi sáng, công nghệ hình ảnh kỹ thuật số DMD tiên tiến làm cho nó tạo thành các chấm vuông sắc nét với độ nét rõ ràng, do đó nhanh chóng tạo ra hình ảnh mờ đục.Sau khi phơi sáng xong, có thể rửa sạch giấy nến và hình ảnh kỹ thuật số có thể hiển thị rõ ràng trên màn hình.

• Đặc điểm kỹ thuật / Mô hình	CTS100
  Kích thước màn hình tối đa (mm)	900x1000
  Kích thước màn hình tối thiểu (mm)	400x400
  Kích thước phơi sáng tối đa (mm)	800x900
  Độ dày khung màn hình (dịch vụ đặt trước có sẵn)	25-45mm
  Hệ thống hình ảnh	Công nghệ DLP DMD
  Độ dày nhũ tương (EOM)	Nhũ tương kháng dung môi 3μm-150μm, nhũ tương kháng nước 3μm- 220μm
  Thời gian phơi sáng	120-240 giây / ㎡, lưới màu vàng # 350
  Nghị quyết	1270 / 2540dpi (Tùy chọn)
  Raster	133LPI
  Hệ thống lấy nét	Lấy nét cố định
  Định dạng tệp	1_bit tiff, v.v.
  Loại laze	Laser UV, bước sóng 405 ± 5nm
  Công suất laser	20W / 25W (Tùy chọn)
  Kích thước thiết bị (mm)	1550x1330x1460
  Trọng lượng tịnh của thiết bị	1100KG
  Các điều kiện	Phòng có ánh sáng vàng với độ sạch Class 10000, nhiệt độ 22 ± 2 ° C, Độ ẩm tương đối 40-70% (Không ngưng tụ)
  Sức mạnh	Một pha 220v, 50 / 60HZ, 4KW (CTS200, CTS300), khí 1L / phút

• Độ chính xác cao:

Độ phân giải 1270dpi hoặc 2540dpi, với raster 133lpi / dpi (in bán sắc).

• Hiệu quả cao:

3 phút để kết thúc quá trình phơi sáng trên màn hình kích thước 1000mm * 1000mm.Hiệu quả làm stencil đã được cải thiện đáng kể do tiết kiệm được nhiều thời gian nhờ căn chỉnh độ phơi sáng chính xác và giảm loang.

• Giá thấp:

Loại bỏ các mặt tích cực của phim.Màng litho ngày càng trở nên đắt đỏ và số lượng nhà cung cấp trên maket ngày càng nhanh

đang giảm dần.1 quy trình chế tạo màn hình kỹ thuật số CTS thay thế cho 5 quy trình của quy trình thông thường.
