giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) HDI PCB

LDI được sử dụng cho các yêu cầu hình ảnh để sản xuất hàng loạt HDI PCB

Để đáp ứng các yêu cầu sản xuất hàng loạt HDI PCB, phương pháp hình ảnh phải:

Trong khi đạt được tỷ lệ sai hỏng thấp và sản lượng cao, nó có thể đạt được sản xuất ổn định của HDI PCB hoạt động chính xác cao thông thường.Ví dụ:

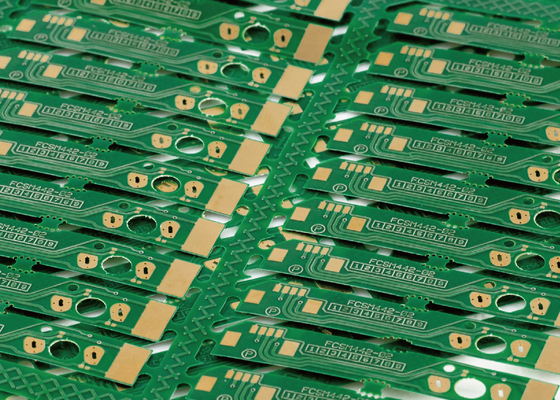

* Bo mạch điện thoại di động tiên tiến, độ cao CSP nhỏ hơn 0,5mm (có hoặc không có dây giữa các miếng đệm BGA)

* Cấu trúc tấm là 3 + N + 3, và có các lỗ xếp chồng lên nhau.

Về mặt hình ảnh, những thiết kế như vậy yêu cầu chiều rộng vòng nhỏ hơn 75μm.Trong một số trường hợp, chiều rộng vòng thậm chí còn nhỏ hơn 50μm.Do vấn đề liên kết, những điều này chắc chắn dẫn đến sản lượng thấp.Ngoài ra, được thúc đẩy bởi sự thu nhỏ, các đường và khoảng cách ngày càng mỏng hơn - để đáp ứng thách thức này đòi hỏi phải thay đổi các phương pháp chụp ảnh truyền thống.

Điều này có thể được thực hiện bằng cách giảm kích thước bảng điều khiển hoặc sử dụng máy phơi sáng màn trập để chụp ảnh bảng điều khiển trong một số bước (bốn hoặc sáu).Cả hai phương pháp đều đạt được sự liên kết tốt hơn bằng cách giảm ảnh hưởng của biến dạng vật liệu.Thay đổi kích thước bảng điều khiển dẫn đến chi phí vật liệu cao và việc sử dụng máy phơi sáng màn trập dẫn đến sản lượng thấp mỗi ngày.Không có phương pháp nào có thể giải quyết triệt để biến dạng vật liệu và giảm thiểu các khuyết tật liên quan đến phim ảnh, kể cả biến dạng thực tế của phim ảnh khi in bảng lô.

Hình ảnh trực tiếp bằng laser PCB (LDI)
Khi chế tạo một bảng mạch, các vết mạch được xác định bởi quá trình hình ảnh là gì.Hình ảnh trực tiếp bằng laser (LDI) làm lộ dấu vết trực tiếp bằng chùm tia laser hội tụ cao mà trong NC điều khiển, thay vì ánh sáng ngập tràn đi qua một công cụ ảnh, chùm tia laser sẽ tạo ra hình ảnh kỹ thuật số.

Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?

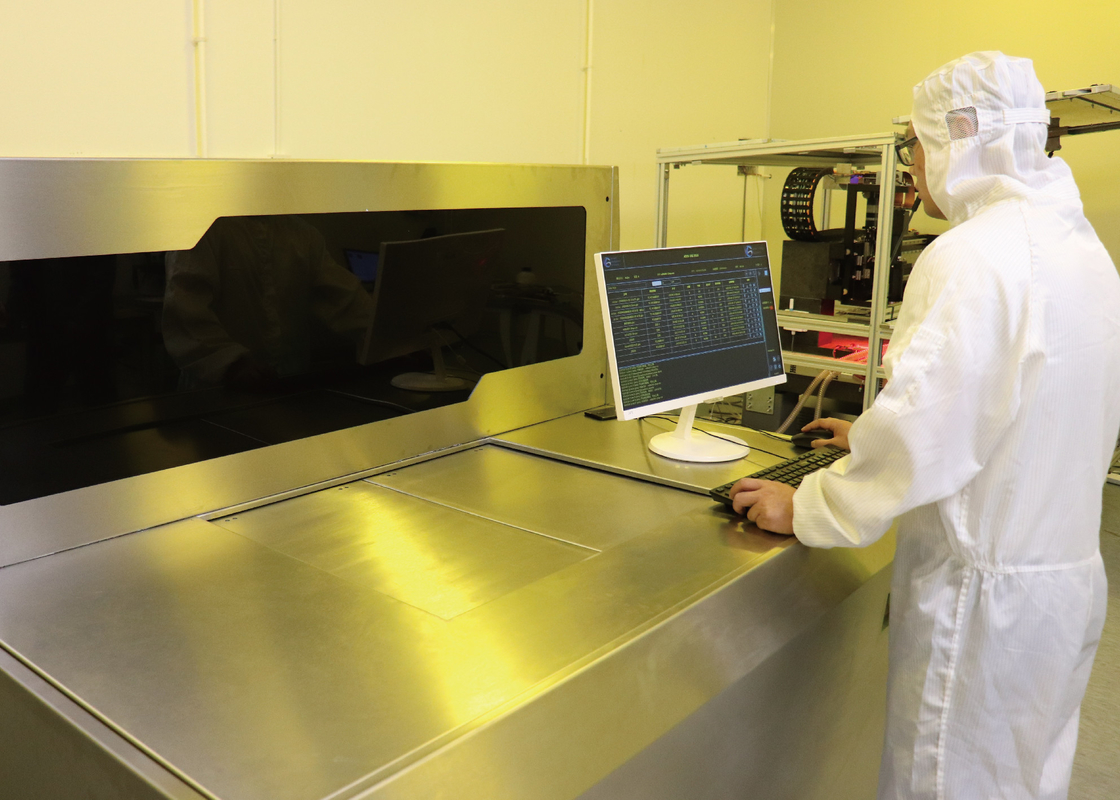

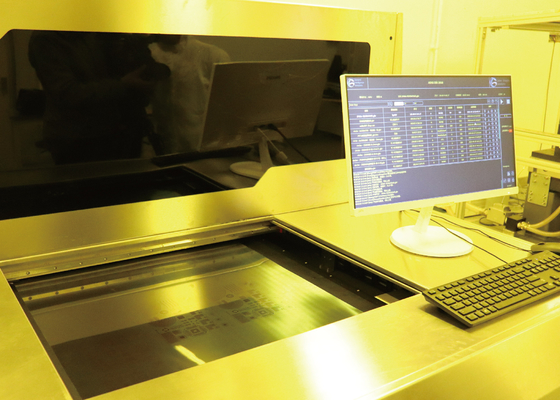

Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .

Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
