| Tên thương hiệu: | GIS |
| Số mẫu: | RTR315 |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |

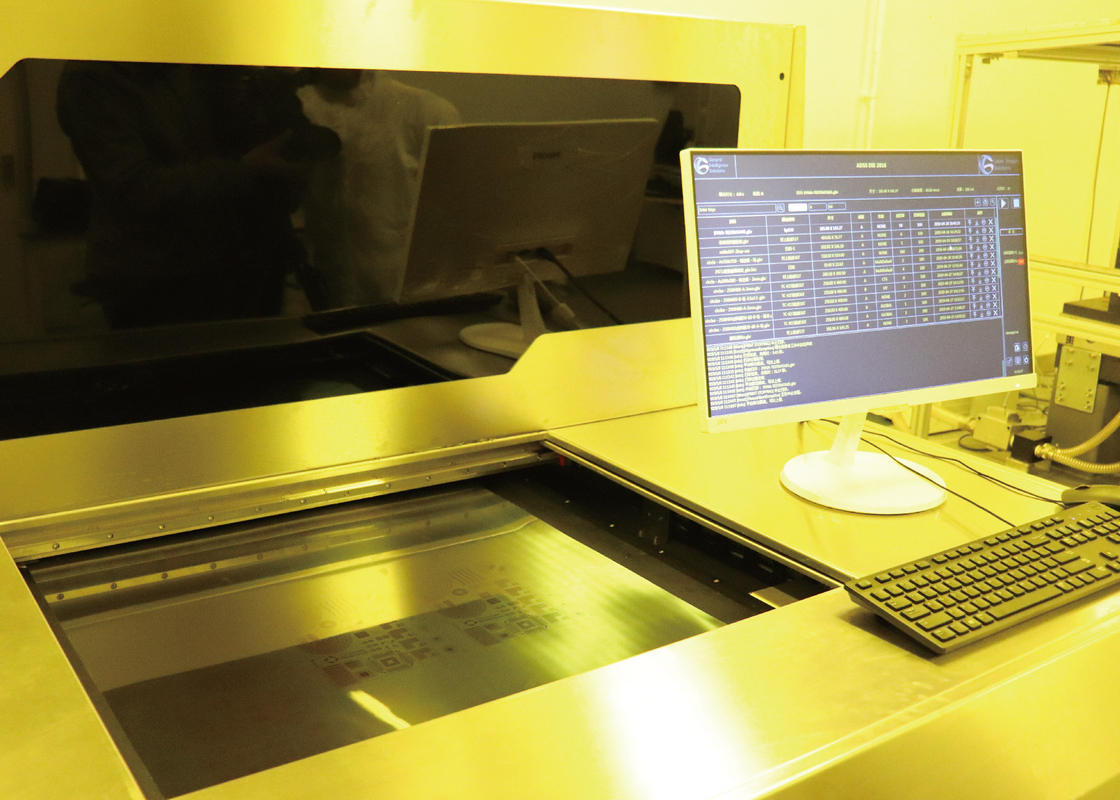

giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) Bảng mạch linh hoạt LDI
khi nói đến một bảng mạch nguyên mẫu, cách bố trí PCB là một trong những khía cạnh quan trọng nhất.Tính đến những thứ nhỏ nhất xảy ra sai sót, toàn bộ bo mạch sẽ bị hư hỏng và nó sẽ không hoạt động thích hợp, vì vậy việc bố trí PCB là cực kỳ quan trọng.Quá trình hình ảnh, một trong những bước quan trọng nhất trong quy trình lắp ráp PCB, và nó thực hiện tốt trong việc tạo ra mẫu PCB.
Đối với các kỹ sư, hình ảnh trực tiếp bằng laser (LDI) có thể tạo ra hiệu ứng tốt trong việc tạo ra một mẫu hình ảnh trên các tấm trong một quy trình được sắp xếp hợp lý.Các tấm của PCB được chế tạo bằng cách đóng rắn với nhựa nhiệt rắn dưới áp suất và nhiệt độ các lớp vải hoặc giấy để tạo thành một mảnh cuối cùng không thể tách rời có độ dày đồng nhất.Bây giờ PCBGOGO sẽ giải thích về hình ảnh trực tiếp bằng laser (LDI) cho các mạch linh hoạt.
| Đặc điểm kỹ thuật / mô hình | RTR315 |
| Đơn xin | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 15um |
| Dung tích | 12S @ 18 "* 24" |
| Kích thước phơi sáng | 260 * 800mm |
| Độ dày của bảng điều khiển | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp bên ngoài ± 12um ； Lớp bên trong ± 24um |
| Dung sai độ rộng dòng | ± 10% |
| Chế độ tăng giảm độ lệch | Tăng và co cố định, tăng và co tự động, tăng và co khoảng cách, liên kết phân vùng |
| Loại laze | Laser LD, 405 ± 5nm |
| Định dạng tệp | Gerber 274X ； ODB ++ |
| Sức mạnh | Dòng điện xoay chiều ba pha 380V, 6.4kW, 50HZ, phạm vi dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22 ° C ± 1 ° C;Độ ẩm 50% ± 5%;Mức độ sạch 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh gần thiết bị |
Hình ảnh trực tiếp bằng laser PCB (LDI)
Khi chế tạo một bảng mạch, các vết mạch được xác định bởi quá trình hình ảnh là gì.Hình ảnh trực tiếp bằng laser (LDI) làm lộ dấu vết trực tiếp bằng chùm tia laser hội tụ cao mà trong NC điều khiển, thay vì ánh sáng ngập tràn đi qua một công cụ ảnh, chùm tia laser sẽ tạo ra hình ảnh kỹ thuật số.
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .
Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
|
