| Tên thương hiệu: | GIS |
| Số mẫu: | DPX230 |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |

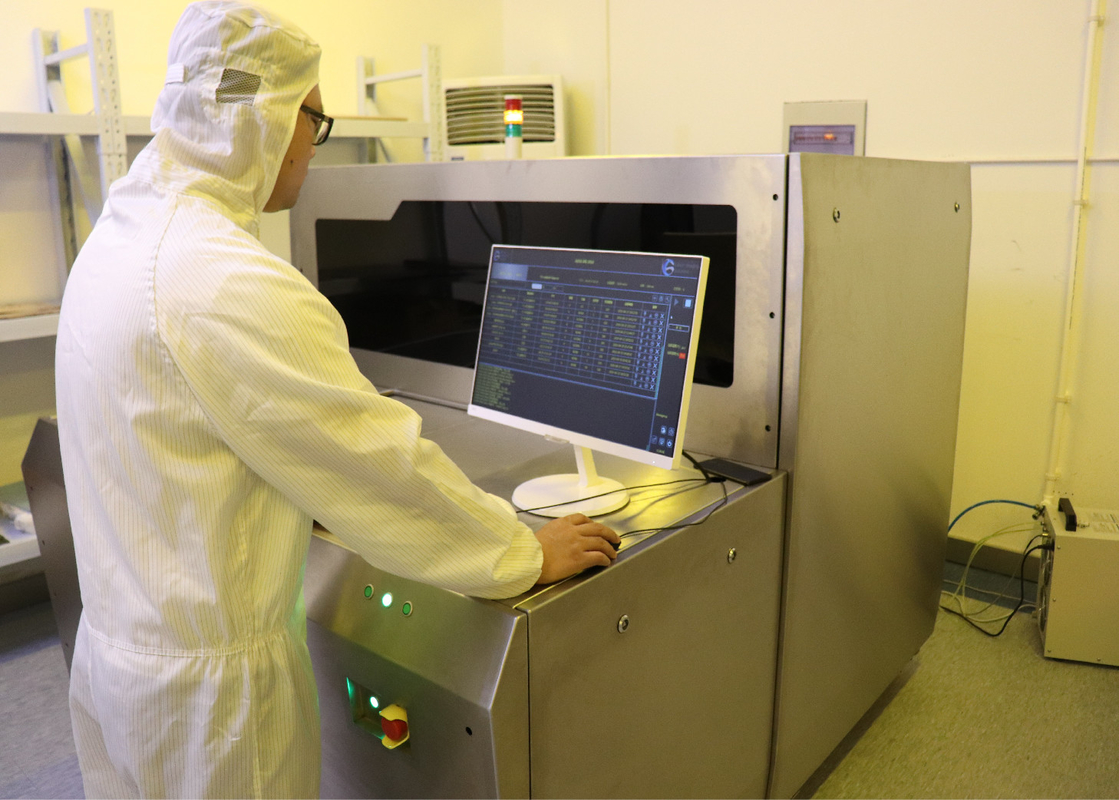

giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) cho các PCB khác nhau
Chức năng:
Nhiều tùy chọn để mở rộng
và chức năng co lại
1. chức năng mở rộng và co lại tự động
2. chức năng mở rộng cố định:
Phơi sáng dựa trên các giá trị mở rộng cố định được cung cấp
3. chức năng đo lường:
Phép đo thực tế của tấm chọn giá trị mở rộng tấm thực tế cho độ phơi sáng
Mô tả công việc: có thể đặt số lượng tấm cần đo, sau khi đo tấm sẽ lấy
Giá trị trung bình được hiển thị.
Độ sâu và ánh sáng tiêu cự quang học siêu dài
chức năng giám sát nguồn điện:
Độ sâu tiêu cự siêu dài ± 300μm;
Giám sát thời gian thực và điều chỉnh năng lượng laser năng động trong quá trình làm việc
Truy tìm trở lại
Số sê-ri |Số đang chạy |giá trị mở rộng và co lại |Ngày tháng |Thời gian |Mã vạch |Mã QR |
Quy trình LDI: tổng cộng 5 phút (Đầu ra dữ liệu CAM & In sẵn sàng).
· Không còn lo ngại về mặt nạ
· Năng suất và thông lượng cao
· Lớp nền không đều linh hoạt
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .
| Đặc điểm kỹ thuật / mô hình | DPX230 |
| Đơn xin | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 30um |
| Dung tích | 30-40S @ 18 "* 24" |
| Kích thước phơi sáng | 610 * 710mm |
| Độ dày của bảng điều khiển | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp bên ngoài ± 12um ； Lớp bên trong ± 24um |
| Dung sai độ rộng dòng | ± 10% |
| Chế độ tăng giảm độ lệch | Tăng và co cố định, tăng và co tự động, tăng và co khoảng cách, liên kết phân vùng |
| Loại laze | Laser LD, 405 ± 5nm |
| Định dạng tệp | Gerber 274X ； ODB ++ |
| Sức mạnh | Dòng điện xoay chiều ba pha 380V, 6.4kW, 50HZ, phạm vi dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22 ° C ± 1 ° C;Độ ẩm 50% ± 5%;Mức độ sạch 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh gần thiết bị |
Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
