| Tên thương hiệu: | GIS |
| Số mẫu: | DPX230 |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |

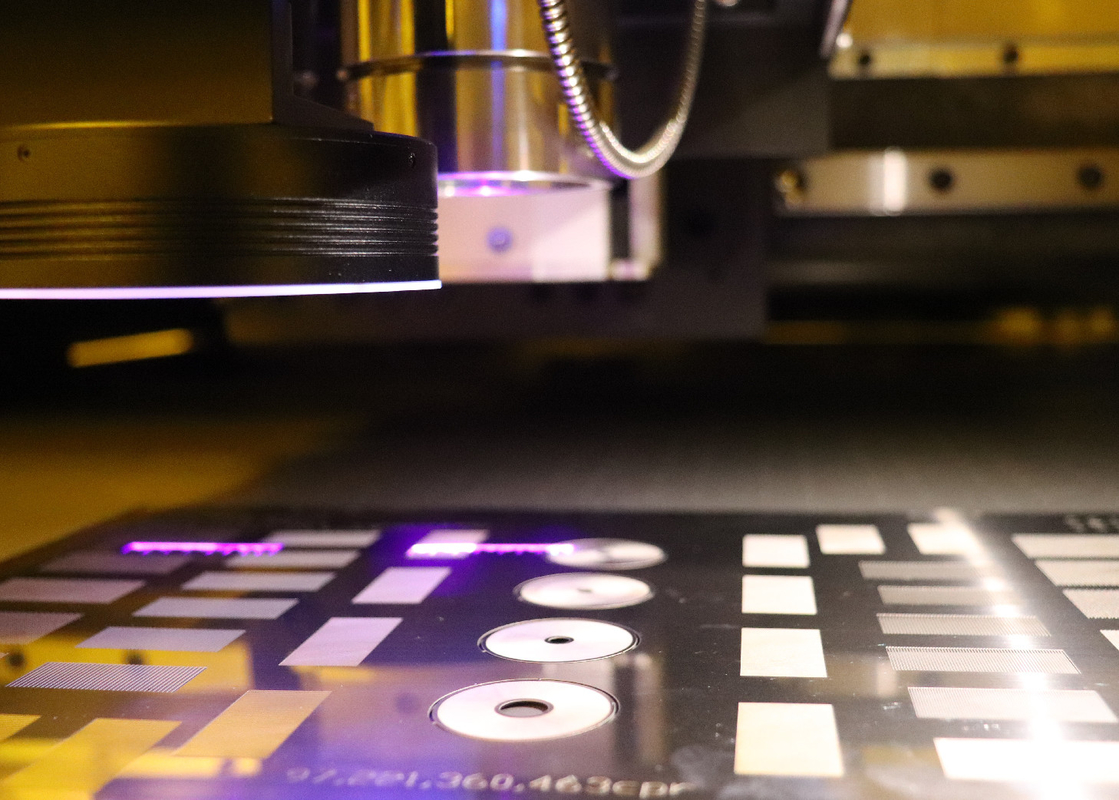

giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) cho các PCB khác nhau
Sự phức tạp kết nối của HDI PCB vẫn đang tăng lên cho đến ngày nay.Các công nghệ hiện tại không thể đưa ra giải pháp chấp nhận được cho các đường nhăn.Nhưng công nghệ chụp ảnh trực tiếp bằng tia laser được coi là câu trả lời cho thách thức này.
Trong sản xuất bảng mạch in (PCB), quá trình hình ảnh là thứ xác định các mẫu mạch đồng.Trong khi quy trình hình ảnh thông thường sử dụng công cụ ảnh và ánh sáng UV để truyền hình ảnh mạch, LDI chỉ sử dụng chùm tia laser được điều khiển bằng máy tính, tập trung cao, để xác định trực tiếp các mẫu mạch trên các lớp đồng PCB CCL với lớp quang điện tử được bao phủ bởi laser.
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .
| Đặc điểm kỹ thuật / mô hình | DPX230 |
| Đơn xin | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 30um |
| Dung tích | 30-40S @ 18 "* 24" |
| Kích thước phơi sáng | 610 * 710mm |
| Độ dày của bảng điều khiển | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp bên ngoài ± 12um ； Lớp bên trong ± 24um |
| Dung sai độ rộng dòng | ± 10% |
| Chế độ tăng giảm độ lệch | Tăng và co cố định, tăng và co tự động, tăng và co khoảng cách, liên kết phân vùng |
| Loại laze | Laser LD, 405 ± 5nm |
| Định dạng tệp | Gerber 274X ； ODB ++ |
| Sức mạnh | Dòng điện xoay chiều ba pha 380V, 6.4kW, 50HZ, phạm vi dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22 ° C ± 1 ° C;Độ ẩm 50% ± 5%;Mức độ sạch 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh gần thiết bị |
Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
