| Tên thương hiệu: | GIS |
| Số mẫu: | DPX230 |
| MOQ: | 1 bộ |
| giá bán: | negotiable price |
| Thời gian giao hàng: | 20 ngày làm việc |
giải pháp hệ thống hình ảnh trực tiếp bằng laser (LDI) cho các PCB khác nhau
Công nghệ hình ảnh kỹ thuật số laser LDI, các tệp dữ liệu được DPX đọc trực tiếp, chuyển đổi thành hình ảnh và chùm tia laser được truyền tới các tấm thông qua DMD và thấu kính, được áp dụng cho các tấm sóng mang, tấm mềm, tấm HDI, tấm đa lớp, chất lượng phân tích tốt, công nghệ tối ưu hóa và các giải pháp công nghiệp hiệu quả.

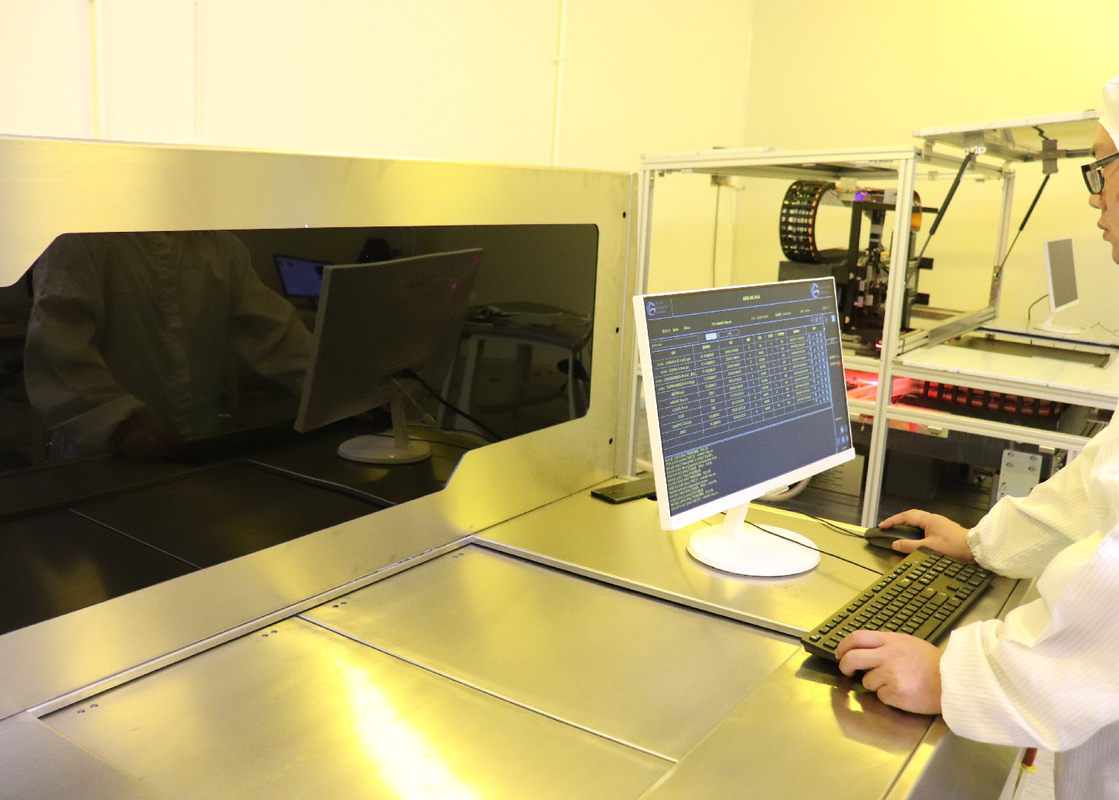

Hình ảnh trực tiếp bằng laser PCB (LDI)
Khi chế tạo một bảng mạch, các vết mạch được xác định bởi quá trình hình ảnh là gì.Hình ảnh trực tiếp bằng laser (LDI) làm lộ dấu vết trực tiếp bằng chùm tia laser hội tụ cao mà trong NC điều khiển, thay vì ánh sáng ngập tràn đi qua một công cụ ảnh, chùm tia laser sẽ tạo ra hình ảnh kỹ thuật số.
Hình ảnh trực tiếp bằng laser (LDI) hoạt động như thế nào?
Hình ảnh trực tiếp bằng laser cần một PCB với bề mặt nhạy cảm với hình ảnh được định vị dưới tia laser được điều khiển bằng máy tính.Và sau đó máy tính đang tạo ra hình ảnh trên bảng bằng ánh sáng của tia laser.Máy tính quét bề mặt bảng thành hình ảnh raster, khớp hình ảnh raster với tệp thiết kế CAD hoặc CAM được tải sẵn bao gồm các thông số kỹ thuật cho hình ảnh cần thiết dành cho bảng, tia laser được sử dụng để tạo trực tiếp hình ảnh trên bảng .
| Đặc điểm kỹ thuật / mô hình | DPX230 |
| Đơn xin | PCB, HDI, FPC (lớp trong, lớp ngoài, chống hàn) |
| Độ phân giải (sản xuất hàng loạt) | 30um |
| Dung tích | 30-40S @ 18 "* 24" |
| Kích thước phơi sáng | 610 * 710mm |
| Độ dày của bảng điều khiển | 0,05mm-3,5mm |
| Chế độ căn chỉnh | Dấu UV |
| Khả năng căn chỉnh | Lớp bên ngoài ± 12um ； Lớp bên trong ± 24um |
| Dung sai độ rộng dòng | ± 10% |
| Chế độ tăng giảm độ lệch | Tăng và co cố định, tăng và co tự động, tăng và co khoảng cách, liên kết phân vùng |
| Loại laze | Laser LD, 405 ± 5nm |
| Định dạng tệp | Gerber 274X ； ODB ++ |
| Sức mạnh | Dòng điện xoay chiều ba pha 380V, 6.4kW, 50HZ, phạm vi dao động điện áp + 7% ~ -10% |
| Tình trạng | Phòng đèn vàng;Nhiệt độ 22 ° C ± 1 ° C;Độ ẩm 50% ± 5%;Mức độ sạch 10000 trở lên; Yêu cầu về độ rung để tránh rung động mạnh gần thiết bị |
Về chúng tôi
Chúng tôi là nhà cung cấp sáng tạo các giải pháp hệ thống hình ảnh trực tiếp bằng laser PCB (LDI) khác nhau.Danh mục sản phẩm hệ thống của chúng tôi bao gồm các cấu hình hệ thống LDI cho các ứng dụng thích hợp PCB mới nổi và hỗn hợp cao đến các giải pháp hệ thống LDI hoàn toàn tự động cho môi trường sản xuất hàng loạt.
